Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR N° 1

Haga clic aquí

2. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR

Haga clic aquí

3. RETIRE LA TAPA DE LA CULATA N° 2

Haga clic aquí

4. EXTRAIGA LA CUBIERTA DEL RADIADOR

Haga clic aquí

5. EXTRAIGA LA ENTRADA DEL DEPURADOR DE AIRE N° 1

Haga clic aquí

6. EXTRAIGA LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

Haga clic aquí

7. EXTRAIGA EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

Haga clic aquí

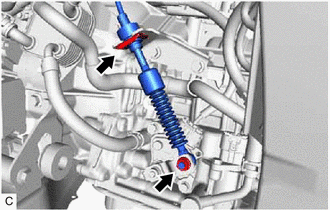

8. DESCONECTE EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

(a) Mueva la palanca de cambios hasta N.

(b) Extraiga la tuerca y desconecte el conjunto del cable de control de la transmisión de la palanca de control de cambio.

(c) Extraiga el clip y desconecte el conjunto del cable de control de la transmisión del soporte n° 1 de dicho cable.

9. EXTRAIGA EL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO

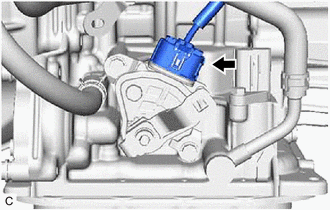

(a) Desconecte el conector.

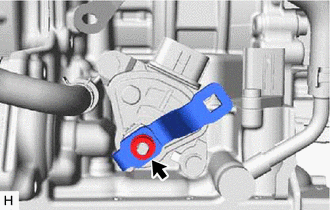

(b) Quite la tuerca y la arandela, y extraiga la palanca del eje de control del interruptor de posición de estacionamiento/punto muerto.

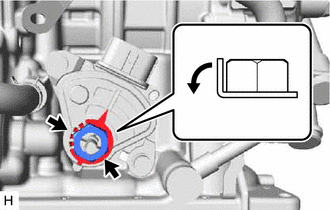

(c) Con la ayuda de un destornillador, haga palanca en la placa de sujeción y extraiga la contratuerca y la placa de sujeción del interruptor de posición de estacionamiento/punto muerto.

(d) Extraiga los 2 pernos y el interruptor de posición de estacionamiento/punto muerto del conjunto del transeje variable continuo.
