Toyota CH-R Manual de Taller: Diagrama Del Sistema

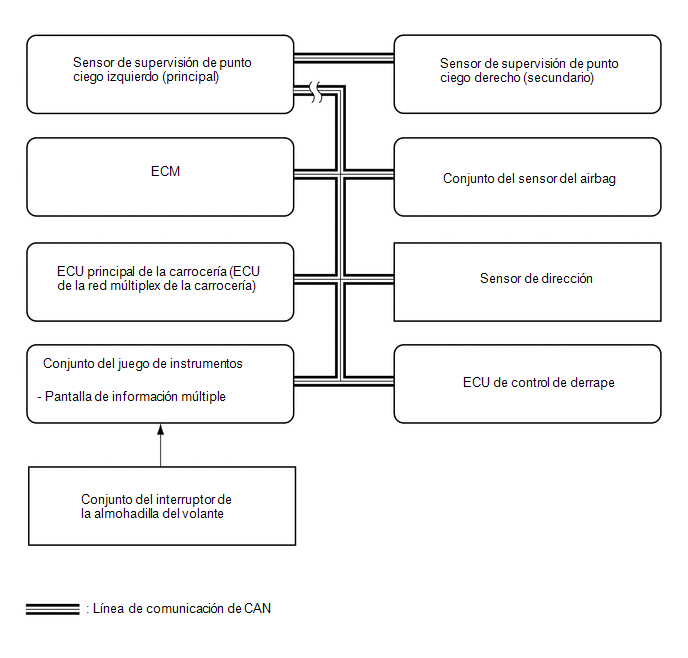

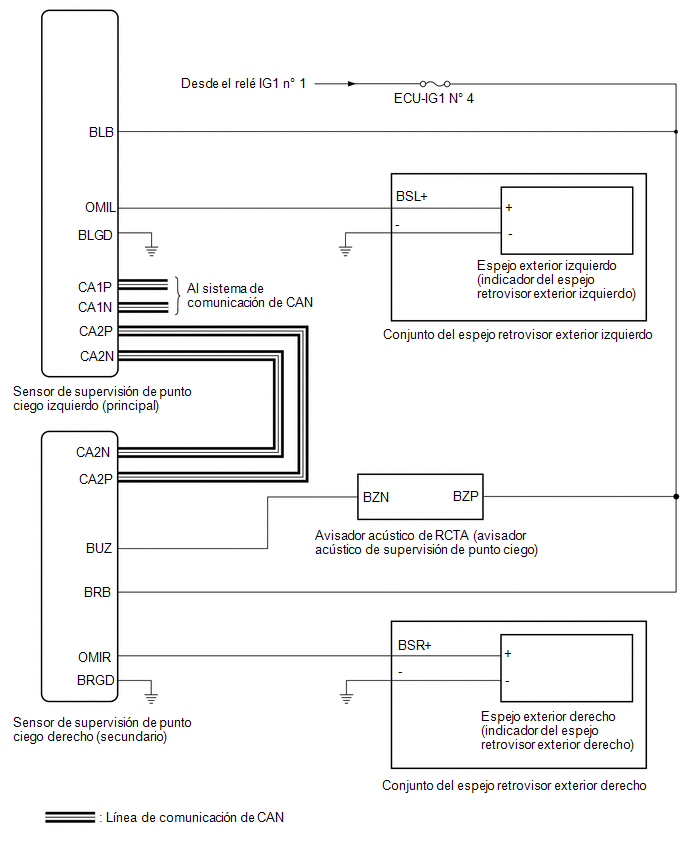

DIAGRAMA DEL SISTEMA

    DescripciÓn Del Sistema
    DESCRIPCIÓN DEL SISTEMA INFORMACIÓN GENERAL (a) El sistema de supervisión de punto ciego posee una función de supervisión de punto ciego y función RCTA. (1) Función de supervisión de punt ...

    CÓmo Proceder A La LocalizaciÓn De AverÍas
    PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN: Use los siguientes procedimientos para localizar las averías del sistema de supervisión de punto ciego. *: Utilice el Techstream. ...
