DESCRIPCIÓN DEL SISTEMA

INFORMACIÓN GENERAL

(a) El sistema de supervisión de punto ciego posee una función de supervisión de punto ciego y función RCTA.

(1) Función de supervisión de punto ciego

  • La función de supervisión de punto ciego es una función que ayuda al conductor a cambiar de carriles.

    Esta función usa un radar de ondas cuasi milimétrica para detectar vehículos que se desplazan en carriles adyacentes en áreas que no son visibles usando los conjuntos del espejo retrovisor exterior (puntos ciegos) y vehículos que se acercan rápidamente hasta 60 m por detrás del vehículo en áreas que no son visibles usando los conjuntos del espejo retrovisor exterior (puntos ciegos).

    La función avisa al conductor de la existencia de un vehículo encendiendo el indicador del espejo retrovisor exterior del conjunto del espejo retrovisor exterior.

  • Si se acciona el interruptor de los intermitentes mientras el indicador del espejo retrovisor exterior del conjunto del espejo retrovisor exterior está encendido, éste empezará a parpadear para avisar con más insistencia al conductor.

(2) Función RCTA

  • La función RCTA es una función que informa al conductor sobre un vehículo que se aproxima por el lado izquierdo o derecho en la parte trasero del vehículo. La función usa un radar de ondas cuasi milimétricas para detectar la posición y la velocidad relativa de otros vehículos. Cuando la función determina que un vehículo se aproxima a este vehículo, esta función informa al conductor con los indicadores del espejo retrovisor exterior y el avisador acústico del sistema de supervisión de punto ciego.

FUNCIONES DE LOS COMPONENTES

Componente

Función

Sensor de supervisión de punto ciego
  • Compuesto por un módulo de radar de 24 GHz y un módulo de procesamiento integrado.
  • Enciende o hace parpadear el indicador del espejo retrovisor exterior del conjunto del espejo retrovisor exterior.
  • Suena el avisador acústico de RCTA (avisador acústico de supervisión de punto ciego) cuando está activada la función RCTA.
  • Cambia el indicador del espejo retrovisor exterior del conjunto del espejo retrovisor exterior del estado de encendido a parpadeo cuando se recibe una señal de funcionamiento del interruptor de los intermitentes procedente del conjunto del juego de instrumentos con la función de supervisión de punto ciego activada.
  • Atenúa el indicador luminoso del espejo retrovisor exterior en el conjunto del espejo retrovisor exterior.

Conjunto del espejo retrovisor exterior

  • Espejo exterior (indicador del espejo retrovisor exterior)

El indicador se enciende o parpadea en función de la señal del sensor del sistema de supervisión de punto ciego.

Conjunto del interruptor de la almohadilla del volante
  • Activa, desactiva o corta el funcionamiento del sistema de supervisión de punto ciego mediante la transmisión de las señales de operación del interruptor al conjunto del juego de instrumentos.
  • Activa, desactiva o corta el funcionamiento del sistema RCTA mediante la transmisión de las señales de accionamiento del interruptor al conjunto del juego de instrumentos. (El cambio del ajuste de RCTA solo es posible cuando el sistema de supervisión de punto ciego está en la posición ON)

Avisador acústico de RCTA (avisador acústico de supervisión de punto ciego)

Emite un sonido según la señal procedente del sensor de supervisión de punto ciego.

Conjunto del juego de instrumentos

  • Pantalla de información múltiple
  • Transmite la señal ON/OFF al sensor izquierdo del sistema de supervisión de punto ciego (master).
  • Transmite una señal de funcionamiento del interruptor de los intermitentes desde el conjunto del interruptor de graduación de la luz de los faros hasta el sensor de supervisión de punto ciego a través de la comunicación CAN.
  • Muestra un mensaje de error en la pantalla de información múltiple si el monitor de ángulos muertos detecta una avería mientras está en funcionamiento.

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Transmite la información de destino y la señal de graduación de las luces al sensor de supervisión de punto ciego a través del sistema de comunicación CAN.

ECU de control de derrape

Transmite la señal de velocidad del vehículo al sensor de supervisión de punto ciego a través de la comunicación CAN.

ECM

Transmite la señal de posición del cambio (R) al sensor de supervisión de punto ciego a través del sistema de comunicación CAN.

Sensor de dirección

Detecta el ángulo del volante y transmite las señales resultantes al sensor de supervisión de punto ciego a través de la comunicación CAN.

Conjunto del sensor del airbag

Transmite la señal de velocidad de derrape al sensor de supervisión de punto ciego a través de la comunicación CAN.

DESCRIPCIÓN DEL FUNCIONAMIENTO

(a) Descripción del funcionamiento de la función de supervisión de punto ciego

(1) Condiciones de funcionamiento:

  • El sistema de supervisión de punto ciego está activado.
  • La palanca de cambios se encuentra en cualquier posición salvo en R.
  • La velocidad del vehículo es superior a aproximadamente 16 km/h (10 mph).

(2) Situaciones en las que un sensor puede detectar un vehículo

La función de supervisión de punto ciego indica la detección de un vehículo en el área de detección cuando se cumple alguna de las condiciones siguientes:

  • Cuando se detecta un vehículo en un carril contiguo que está adelantándose a este vehículo.
  • Cuando se detecta un vehículo que está entrando en el área de detección debido al cambio de carril.

OBSERVACIÓN:

Entre mayor sea la diferencia de velocidad entre el vehículo y el vehículo detectado, más alejado estará el otro vehículo cuando se proporcione la notificación.

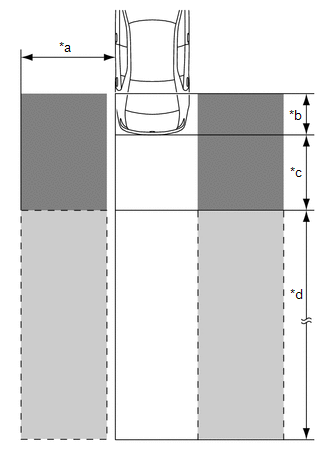

(3) Área de detección

Los vehículos se pueden detectar en las siguientes áreas:

*a

Dentro de aproximadamente. 3.5 m (11.48 pi.) desde el lateral del vehículo

*b

Dentro de aproximadamente. 1 m (3.28 pi.) Delante del parachoques trasero

*c

Dentro de aproximadamente. 3 m (9.84 pi.) Detrás del parachoques trasero

*d

Dentro de aproximadamente. 3 m (9.84 pi.) hasta 60 m (196.86 pi.) del parachoques trasero

Área de detección (para un vehículo en un punto ciego)

Área de detección (para vehículo que se aproxima desde atrás rápidamente)

(b) Descripción del funcionamiento de la función RCTA

(1) Condiciones de funcionamiento:

  • El sistema de supervisión de punto ciego está activado.
  • La palanca de cambios está en la posición R.
  • La velocidad del vehículo es inferior a 8 km/h (5 mph) aproximadamente.

(2) Situaciones en las que un sensor puede detectar un vehículo

La función RCTA indica la detección de un vehículo en el área de detección cuando se cumplen ambas condiciones:

  • Un vehículo se aproxima por el lado derecho o izquierdo en la parte trasero del vehículo.
  • La velocidad del vehículo oscila entre 8 km/h (5 mph) y 28 km/h (17 mph).

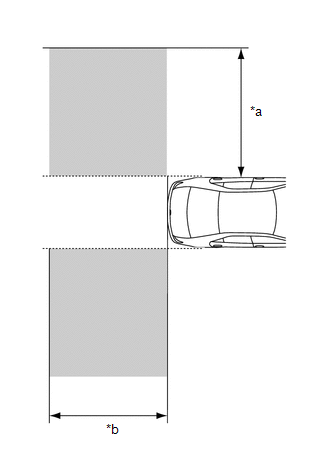

(3) Área de detección

Los vehículos se pueden detectar en las siguientes áreas:

*a

Dentro de aproximadamente. 5.5 a 20 m (18.05 a 65.62 pi.) del lateral del vehículo (la zona de detección varía según la velocidad del vehículo)

*b

Dentro de aproximadamente. 6 m (19.69 pi.) Detrás del parachoques trasero

Área de detección

OBSERVACIÓN:

El "sistema RCTA" debe estar equipado con "visión trasera", porque el "sensor de supervisión de punto ciego" no puede detectar un vehículo inmediatamente detrás.

FUNCIONAMIENTO DEL INDICADOR DEL ESPEJO RETROVISOR EXTERIOR Y AVISADOR ACÚSTICO DE RCTA (AVISADOR ACÚSTICO DE SUPERVISIÓN DE PUNTO CIEGO)

(a) Inspección inicial

(1) Cuando se activa el sistema de supervisión de punto ciego con el interruptor de encendido en la posición ON, los indicadores del espejo retrovisor exterior del conjunto del espejo retrovisor exterior se encienden durante 3 segundos y suena el avisador acústico RCTA (avisador acústico de supervisión de punto ciego) durante 1 segundo.

(2) Cuando se activa el interruptor de encendido de OFF a ON con el sistema de supervisión de punto ciego encendido, los indicadores del espejo retrovisor exterior del conjunto del espejo retrovisor exterior se iluminan durante 3 segundos.

(b) Funcionamiento de cada función

(1) Funcionamiento de la función de supervisión de punto ciego

  • Cuando un sensor detecta un vehículo en el área del punto ciego o un vehículo se aproxima rápidamente al punto ciego por detrás del vehículo, el indicador del espejo retrovisor exterior del conjunto del espejo retrovisor exterior se enciende.

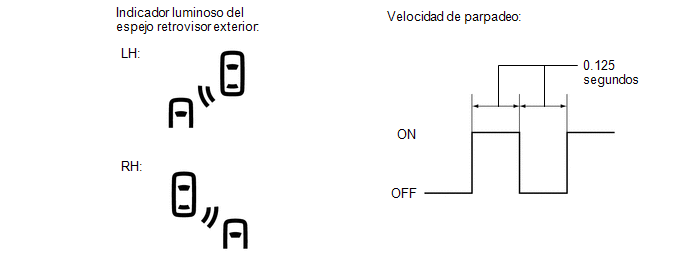

  • Si se acciona el interruptor de los intermitentes, cuando el sensor detecta un vehículo en el área de detección y el indicador del espejo retrovisor exterior del conjunto del espejo retrovisor exterior se enciende, el indicador empieza a parpadear como se muestra en la ilustración.

(2) Funcionamiento de la función RCTA

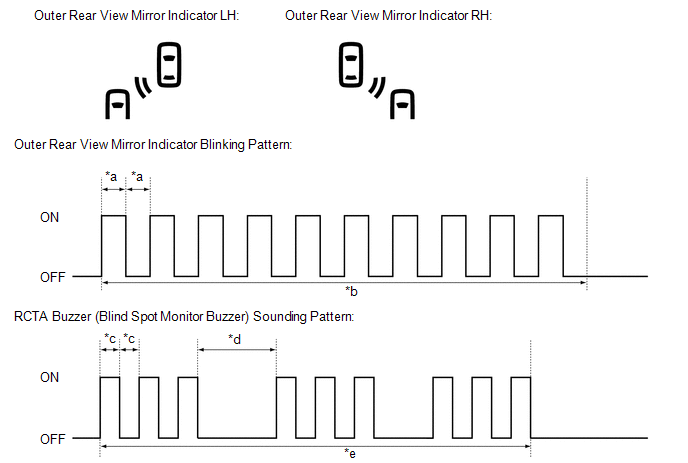

  • Cuando se cumplen todas las condiciones de funcionamiento para la función RCTA, los indicadores del espejo retrovisor exterior del conjunto del espejo retrovisor exterior parpadean durante 2.5 segundos y el avisador acústico del RCTA (avisador acústico de supervisión de punto ciego) suena durante 2.3 segundos como se muestra en la ilustración.

*a

0.125 segundos

*b

2.5 segundos

*c

0.1 segundos

*d

0.4 segundos

*e

2.3 segundos

-

-
