Toyota CH-R Manual de Taller: Componentes

COMPONENTES

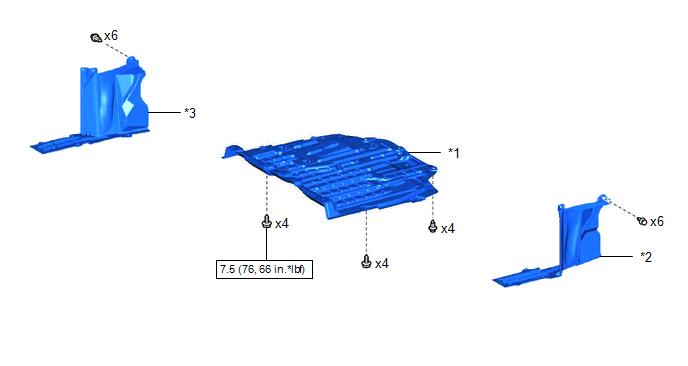

ILUSTRACIÓN

*1

CUBIERTA INFERIOR DEL MOTOR N° 1

*2

CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR

*3

CUBIERTA INFERIOR DERECHA TRASERA DEL MOTOR

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

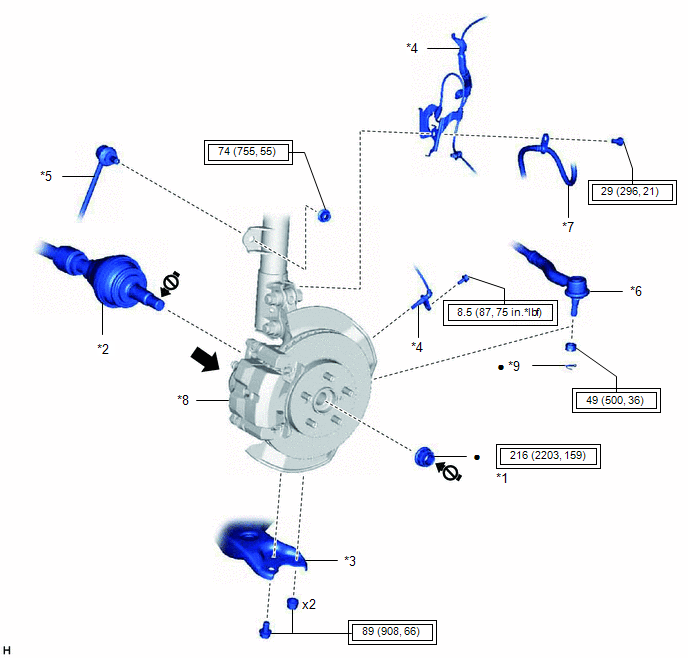

ILUSTRACIÓN

*1

TUERCA DEL EJE AXIAL DELANTERO

*2

CONJUNTO DEL EJE PROPULSOR DELANTERO

*3

SUBCONJUNTO DEL BRAZO INFERIOR DE LA SUSPENSIÓN DELANTERA N° 1

*4

SENSOR DE VELOCIDAD DELANTERO

*5

CONJUNTO DEL ESTABILIZADOR DELANTERO

*6

SUBCONJUNTO DEL EXTREMO DE LA BARRA DE ACOPLAMIENTO

*7

MANGUERA FLEXIBLE DELANTERA

*8

CONJUNTO DEL EJE DELANTERO

*9

PASADOR HENDIDO

-

-

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

Pieza no reutilizable

Grasa para carrocerías Toyota W

No aplique lubricantes en las piezas roscadas

ILUSTRACIÓN

*1

CONJUNTO IZQUIERDO DEL EJE PROPULSOR DELANTERO

*2

CONJUNTO DERECHO DEL EJE PROPULSOR DELANTERO

*3

SELLO DE ACEITE IZQUIERDO DEL EJE PROPULSOR DELANTERO

*4

SELLO DE ACEITE DERECHO DEL EJE PROPULSOR DELANTERO

*5

ANILLO DE RETENCIÓN DEL ORIFICIO IZQUIERDO DE LA JUNTA INTERIOR DEL EJE PROPULSOR DELANTERO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

Líquido para CVT original de Toyota FE

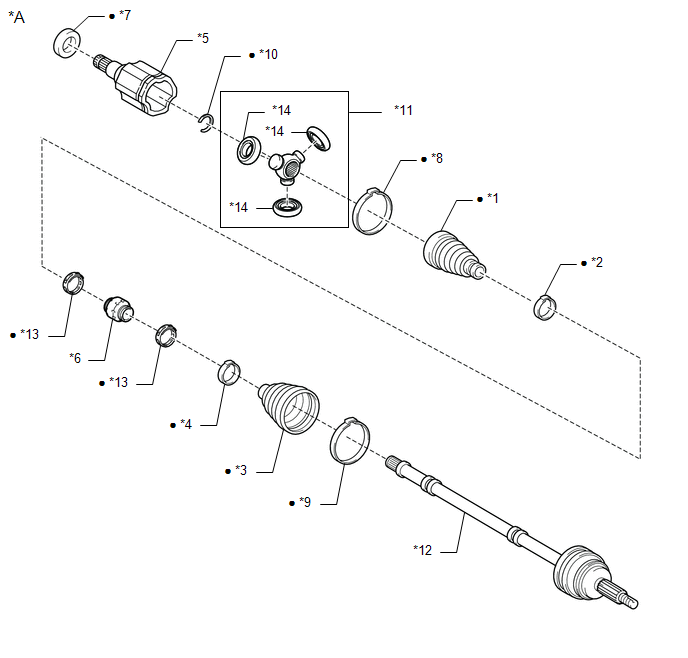

ILUSTRACIÓN

*A

Para el lado izquierdo

-

-

*1

FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

*2

ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

*3

FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO

*4

ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO

*5

CONJUNTO DE LA JUNTA INTERIOR DEL EJE PROPULSOR DELANTERO

*6

AMORTIGUADOR IZQUIERDO DEL EJE PROPULSOR DELANTERO

*7

CUBIERTA ANTIPOLVO DEL EJE PROPULSOR DELANTERO

*8

ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO N° 2

*9

ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO N° 2

*10

ANILLO DE RETENCIÓN DEL EJE INTERIOR IZQUIERDO DEL EJE PROPULSOR INTERIOR DELANTERO

*11

JUNTA TRÍPODE

*12

CONJUNTO DE LA JUNTA EXTERIOR DEL EJE PROPULSOR DELANTERO

*13

ABRAZADERA DEL AMORTIGUADOR DEL EJE PROPULSOR DELANTERO

*14

RODILLO

Pieza no reutilizable

-

-

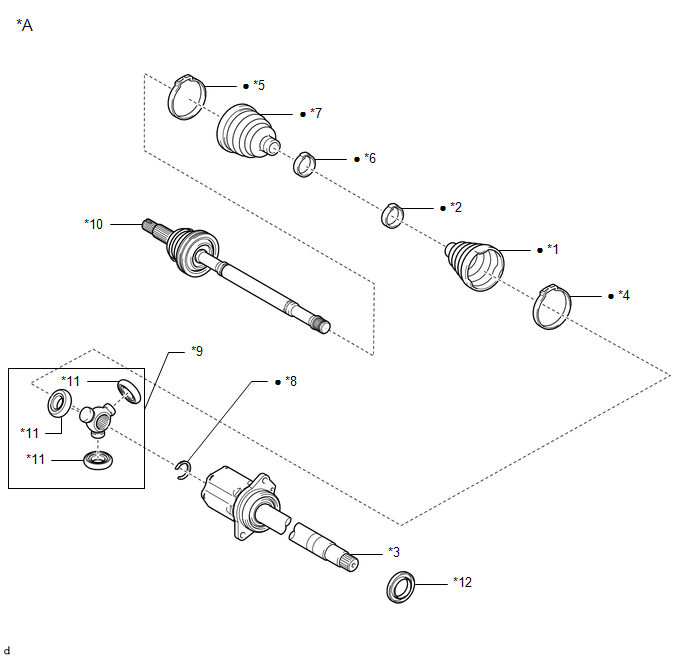

ILUSTRACIÓN

*A

Para el lado derecho

-

-

*1

FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

*2

ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

*3

CONJUNTO DE LA JUNTA INTERIOR DEL EJE PROPULSOR DELANTERO

*4

ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO N° 2

*5

ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO N° 2

*6

ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO

*7

FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO

*8

ANILLO DE RETENCIÓN DEL EJE INTERIOR DERECHO DEL EJE PROPULSOR INTERIOR DELANTERO

*9

JUNTA TRÍPODE

*10

CONJUNTO DE LA JUNTA EXTERIOR DEL EJE PROPULSOR DELANTERO

*11

RODILLO

*12

CUBIERTA ANTIPOLVO DERECHA DEL EJE PROPULSOR DELANTERO

Pieza no reutilizable

-

-

    Conjunto Del Eje Propulsor Delantero
    ...

    Desmontaje
    DESMONTAJE PROCEDIMIENTO 1. SEPARE LA ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO N° 2 (a) Fije el eje propulsor en un torno de banco entre placas de aluminio. AVISO: No apri ...
