Toyota CH-R Manual de Taller: Desmontaje

DESMONTAJE

PROCEDIMIENTO

1. SEPARE LA ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO N° 2

(a) Fije el eje propulsor en un torno de banco entre placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

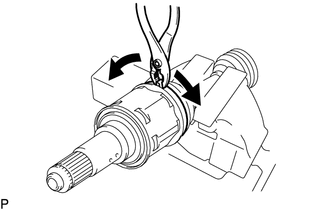

(b) Utilice unos alicates para separar la abrazadera de la funda de la junta interior del eje delantero n° 2.

2. SEPARE LA ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

(a) Separe la abrazadera de la funda de la junta interior del eje delantero.

OBSERVACIÓN:

Realice el mismo procedimiento que para la abrazadera de la funda de la junta interior del eje delantero n° 2.

3. SEPARE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

(a) Separe la funda de la junta interior del eje delantero, del conjunto de la junta interior del eje propulsor delantero.

4. EXTRAIGA EL CONJUNTO DE LA JUNTA INTERIOR DEL EJE PROPULSOR DELANTERO

(a) Retire la grasa usada del conjunto de la junta interior del eje propulsor delantero.

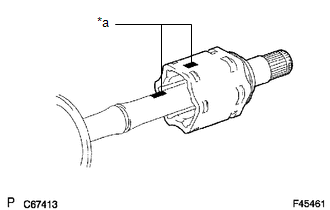

(b) Coloque marcas de correspondencia en el conjunto de la junta interior del conjunto del eje propulsor delantero y la junta exterior del eje delantero.

AVISO:

No haga las marcas con un punzón.

*a

Marca de correspondencia

(c) Extraiga el conjunto de la junta interior del conjunto propulsor delantero del eje de la junta exterior del eje delantero.

AVISO:

  • Tenga cuidado al extraer el conjunto de la junta interior del eje propulsor delantero del conjunto de la junta exterior del eje propulsor delantero, ya que los rodillos de la junta trípode podrían caerse.
  • Tenga cuidado de no dejar caer los rodillos de la junta trípode.

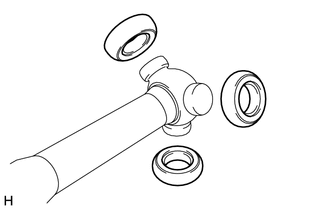

(d) Extraiga los 3 rodillos de la junta trípode.

(e) Fije el eje propulsor en un torno de banco entre placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

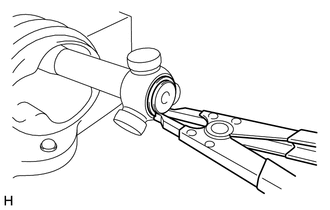

(f) Utilice un expansor de anillos de retención para extraer el anillo de retención del eje interior del eje propulsor interior delantero del conjunto del eje de la junta exterior del eje propulsor delantero.

(g) Coloque marcas de correspondencia en el conjunto de la junta exterior del eje propulsor delantero y en la junta trípode.

AVISO:

No haga las marcas con un punzón.

*a

Marca de correspondencia

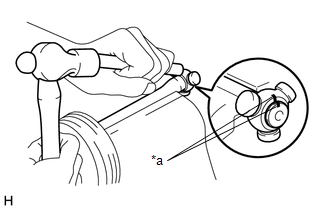

(h) Extraiga la junta trípode del conjunto de la junta exterior del eje propulsor delantero con una barra de latón y un martillo.

AVISO:

  • No golpee las áreas donde los rodillos hacen contacto con la junta trípode.
  • Procure no dejar caer la junta trípode.

5. EXTRAIGA LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

(a) Extraiga la abrazadera de la funda de la junta interior del eje n° 2, la funda de la junta interior del eje delantero y la abrazadera de la funda de la junta interior del eje delantero.

6. EXTRAIGA EL AMORTIGUADOR IZQUIERDO DEL EJE PROPULSOR DELANTERO

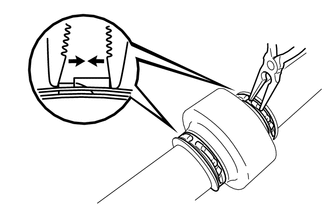

(a) Utilice unos alicates de punta de aguja para separar las 2 abrazaderas del amortiguador del eje propulsor delantero.

(b) Extraiga del conjunto del eje de la junta exterior del eje delantero el amortiguador del eje propulsor delantero y las 2 abrazaderas del amortiguador del propulsor delantero.

7. SEPARE LA ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO N° 2

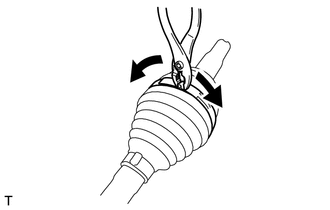

(a) Con unos alicates, separe la abrazadera de la funda de la junta exterior del eje delantero n° 2 como se muestra en la ilustración.

8. SEPARE LA ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO

(a) Separe la abrazadera de la funda de la junta exterior del eje delantero.

OBSERVACIÓN:

Realice el mismo procedimiento que para la abrazadera de la funda de la junta exterior del eje delantero n° 2.

9. EXTRAIGA LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO

(a) Extraiga la abrazadera de la funda de la junta exterior del eje delantero, la funda de la junta exterior del eje delantero y la abrazadera de la funda de la junta exterior del eje delantero n° 2 del conjunto del eje de la junta exterior del eje delantero.

(b) Quite la grasa usada de la junta exterior.

10. EXTRAIGA LA CUBIERTA ANTIPOLVO IZQUIERDA DEL EJE PROPULSOR DELANTERO

OBSERVACIÓN:

Lleve a cabo el siguiente procedimiento solo si la cubierta antipolvo del eje propulsor delantero izquierdo está deformada.

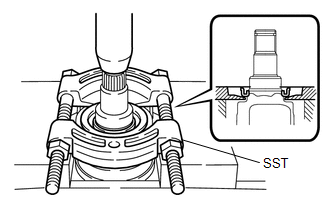

(a) Con la SST y una prensa, extraiga la cubierta antipolvo del eje propulsor delantero izquierdo.

SST: 09950-00020

AVISO:

  • Tome las precauciones necesarias para evitar la caída del conjunto de la junta interior del eje propulsor delantero.
  • No apriete excesivamente la SST.

11. EXTRAIGA LA CUBIERTA ANTIPOLVO DEL EJE PROPULSOR DELANTERO DERECHO

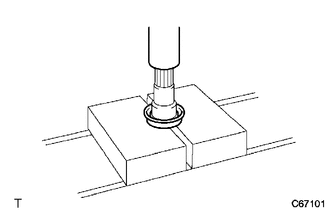

(a) Extraiga la cubierta antipolvo derecha del eje propulsor delantero con una prensa.

AVISO:

Tome las precauciones necesarias para evitar la caída del conjunto de la junta interior del eje propulsor delantero.
