EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA TRASERA

Haga clic aquí

2. EXTRAIGA EL CONJUNTO IZQUIERDO DEL ESTABILIZADOR TRASERO

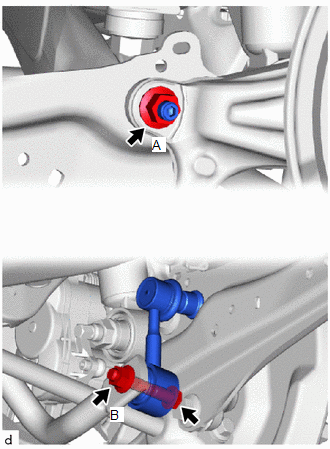

(a) Afloje la tuerca (A) del conjunto del estabilizador trasero izquierdo.

OBSERVACIÓN:

Si la junta esférica gira conjuntamente con la tuerca, utilice una llave de cubo hexagonal de 6 mm para sujetar el espárrago prisionero.

(b) Afloje la tuerca (B) del conjunto del estabilizador trasero izquierdo.

AVISO:

No gire el perno, ya que tiene un tope propio. Afloje la tuerca con el perno fijado.

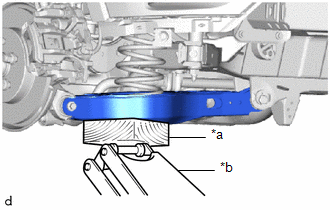

(c) Con un gato y un taco de madera, sujete el conjunto del brazo de la suspensión trasera n° 2.

AVISO:

  • Asegúrese de elevar lentamente el conjunto del brazo de suspensión trasera n° 2 con el gato.
  • Asegúrese de realizar esta operación con el vehículo lo más bajo posible.

*a

Taco de madera

*b

Gato

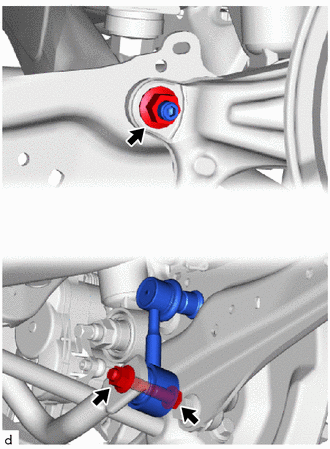

(d) Extraiga el perno, las 2 tuercas y el conjunto del estabilizador trasero izquierdo.

3. EXTRAIGA EL CONJUNTO DERECHO DEL ESTABILIZADOR TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

4. EXTRAIGA LA BARRA ESTABILIZADORA TRASERA

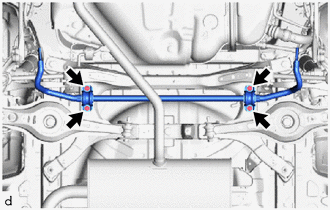

(a) Extraiga los 4 pernos, la barra estabilizadora trasera, los 2 soportes de la barra estabilizadora trasera n° 1 y los 2 casquillos del estabilizador trasero del subconjunto del elemento de la suspensión trasera.

5. EXTRAIGA EL SOPORTE DE LA BARRA ESTABILIZADORA TRASERA N° 1

(a) Extraiga los 2 soportes de la barra estabilizadora trasera n° 1 de los 2 casquillos del estabilizador trasero.

6. EXTRAIGA EL CASQUILLO DEL ESTABILIZADOR TRASERO

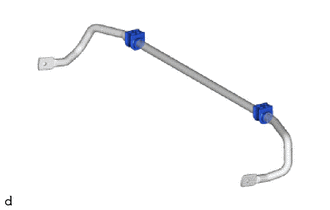

(a) Retire los 2 casquillos del estabilizador de la barra estabilizadora trasera.
