Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL SOPORTE DE LA SUSPENSIÓN TRASERA

(a) Fije el conjunto del soporte de la suspensión trasera en un torno de banco con placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

(b) Instale el conjunto del soporte de la suspensión trasera en el conjunto del amortiguador trasero.

(c) Aplique unas gotas de adhesivo en las roscas de un nuevo soporte trasero a la tuerca del amortiguador trasero.

Adhesivo:

Producto adhesivo original de Toyota 1324, Three Bond 1324 o equivalente

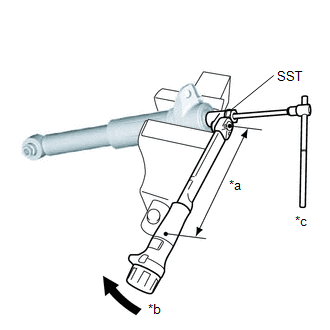

(d) Con la SST y una llave de cubo hexagonal larga de 6 mm, sujete el vástago del amortiguador trasero y apriete un soporte trasero nuevo en la tuerca del amortiguador trasero.

SST: 09729-97202

Torque:

Par de apriete especificado :

25 N·m {255 kgf·cm, 18 ft·lbf}

AVISO:

Inserte firmemente la llave de cubo hexagonal de 6 mm en el vástago del amortiguador trasero para evitar que se produzcan daños en el conjunto del amortiguador trasero cuando apriete la tuerca de unión entre el soporte trasero y el amortiguador trasero.

OBSERVACIÓN:

  • Calcule el valor del par de apriete cuando se cambia de punto de apoyo de la llave dinamométrica.

    Haga clic aquí

  • Cuando utilice la SST (longitud del punto de apoyo de 40 mm (1.57 pulg.)) + llave dinamométrica (longitud del punto de apoyo de 180 mm (7.09 pulg.)):

    20 N*m (204 kgf*cm, 15 lbf*pi.)

*a

Longitud del punto de apoyo de llave dinamométrica

*b

Girar

*c

Sujetar

2. INSTALE LA TAPA DEL AMORTIGUADOR TRASERO

(a) Instale la tapa del amortiguador trasero en el conjunto del amortiguador trasero.

3. INSTALE PROVISIONALMENTE EL CONJUNTO DEL AMORTIGUADOR TRASERO

(a) Instale provisionalmente el conjunto del amortiguador trasero en el subconjunto del soporte del eje trasero con la tuerca.

AVISO:

Mientras gira la tuerca sujete el pasador del soporte del eje trasero.

4. ESTABILICE LA SUSPENSIÓN

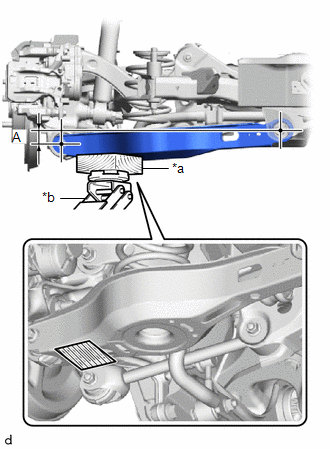

(a) Con un gato y un taco de madera, aplique carga a la suspensión de modo que el conjunto del brazo de la suspensión trasera n° 2 se posicione tal como se muestra en la ilustración.

Longitud estándar A:

34.5 mm (1.36 pulg.)

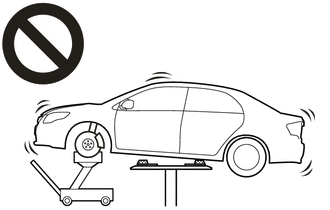

  • No eleve demasiado el gato.
  • El vehículo podría caer y causar un accidente grave.

*a

Taco de madera

*b

Gato

Punto de colocación del taco de madera

AVISO:

  • Asegúrese de elevar lentamente el conjunto del brazo de suspensión trasera n° 2 con el gato.
  • Asegúrese de realizar esta operación con el vehículo lo más bajo posible.

5. INSTALE TEMPORALMENTE EL CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO

(a) Instale provisionalmente el conjunto del brazo de control superior trasero en el subconjunto del soporte del eje trasero con el perno y la tuerca.

AVISO:

  • Inserte el perno con el extremo roscado orientado hacia la parte trasera del vehículo.
  • No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.

6. CONECTE EL CONJUNTO DEL AMORTIGUADOR TRASERO

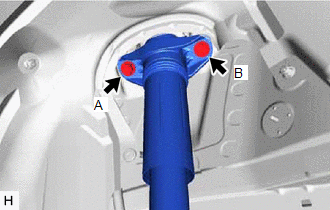

(a) Conecte el conjunto del amortiguador trasero al vehículo con los 2 pernos.

Torque:

55 N·m {561 kgf·cm, 41 ft·lbf}

AVISO:

Apriete el perno A provisionalmente y a continuación, apriete los 2 pernos en el orden B y A.

7. INSTALE EL CONJUNTO DEL AMORTIGUADOR TRASERO

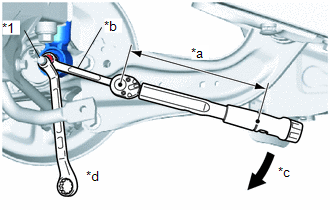

(a) Con una llave de contratuerca de junta esférica apriete por completo el conjunto del amortiguador trasero con la tuerca.

Torque:

Par de apriete especificado :

125 N·m {1,275 kgf·cm, 92 ft·lbf}

AVISO:

Mientras gira la tuerca sujete el pasador del soporte del eje trasero.

OBSERVACIÓN:

  • Calcule el valor del par de apriete cuando se cambia de punto de apoyo de la llave dinamométrica.

    Haga clic aquí

  • Cuando utilice una llave de contratuerca para juntas esféricas (longitud de punto de apoyo de 150.25 mm (5.92 pulg.)) + llave dinamométrica (longitud de punto de apoyo de 400 mm (1.31 pi.)):

    91 N*m (928 kgf*cm, 67 lbf*pi.)

*1

Pasador del soporte del eje trasero

*a

Longitud del punto de apoyo de llave dinamométrica

*b

Llave de contratuerca de la junta esférica

*c

Girar

*d

Sujetar

8. INSTALE EL CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO

(a) Instale el conjunto del brazo de control superior trasero en el subconjunto del soporte del eje trasero con el perno.

Torque:

73 N·m {744 kgf·cm, 54 ft·lbf}

AVISO:

No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.

9. INSTALE EL CONJUNTO DEL ESTABILIZADOR TRASERO

Haga clic aquí

10. INSTALE EL SUBCONJUNTO IZQUIERDO DEL SENSOR TRASERO DE REGULACIÓN DE ALTURA (con sensor de regulación de altura)

Haga clic aquí

11. COLOQUE LA RUEDA TRASERA

Haga clic aquí

12. INSPECCIONE Y AJUSTE LA ALINEACIÓN DE LAS RUEDAS TRASERAS

Haga clic aquí

13. LLEVE A CABO LA INICIALIZACIÓN (con sensor de regulación de altura)

Haga clic aquí
