Toyota CH-R Manual de Taller: Componentes
COMPONENTES

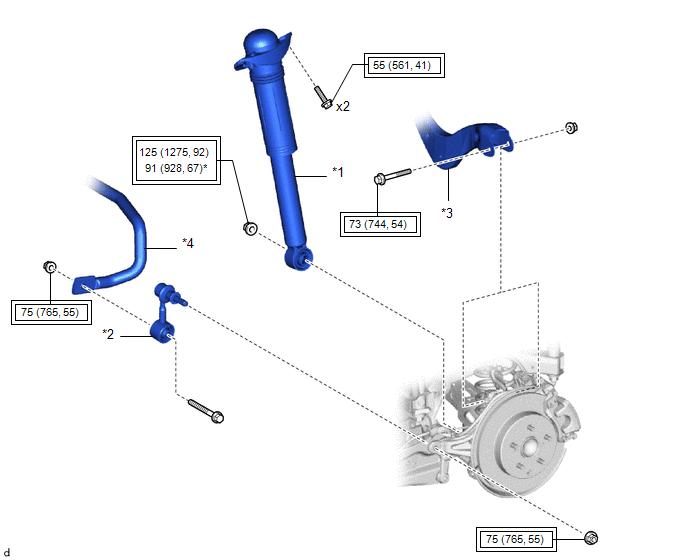

ILUSTRACIÓN
|
*1 |
CONJUNTO DEL AMORTIGUADOR TRASERO |
*2 |
CONJUNTO DEL ESTABILIZADOR TRASERO |
|
*3 |
CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO |
*4 |
BARRA ESTABILIZADORA TRASERA |
.png) |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
* |
Para utilizar con la llave de contratuerca de la junta esférica |

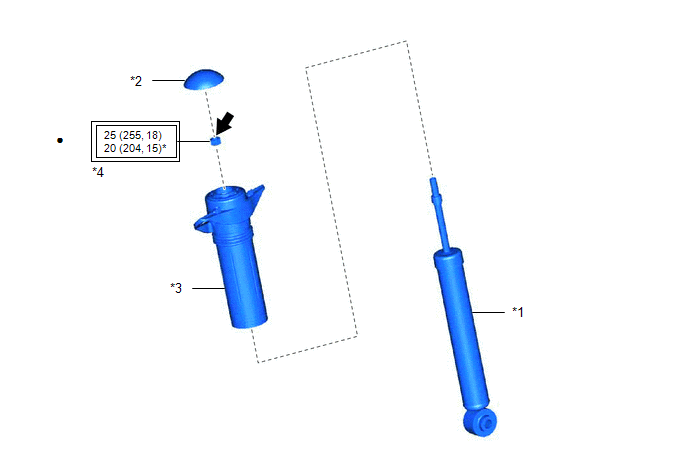

ILUSTRACIÓN
|
*1 |
CONJUNTO DEL AMORTIGUADOR TRASERO |
*2 |
TAPA DEL AMORTIGUADOR TRASERO |
|
*3 |
CONJUNTO DEL SOPORTE DE LA SUSPENSIÓN TRASERA |
*4 |
TUERCA DE UNIÓN ENTRE EL SOPORTE TRASERO Y EL AMORTIGUADOR TRASERO |
|
|
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
* |
Para utilizar con la SST |
|
● |
Pieza no reutilizable |
.png) |
Adhesivo 1324 |
|
★ |
Pieza prerrecubierta |
- |
- |
