EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del amortiguador trasero.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios |
Vinculado |
|---|---|---|---|
|
Ajuste de la alineación de las ruedas traseras |
|
|
|
|
Extracción/instalación del subconjunto izquierdo del sensor trasero de regulación de altura*1 |
Inicialice el subconjunto de la ECU del faro izquierdo |
Sistema automático de regulación del nivel del haz de los faros |
|
|
Suspensión, neumáticos, etc. (La altura del vehículo cambia debido a la suspensión o a la sustitución los neumáticos)*1 |
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA TRASERA
Haga clic aquí
2. EXTRAIGA EL SUBCONJUNTO IZQUIERDO DEL SENSOR TRASERO DE REGULACIÓN DE ALTURA (con sensor de regulación de altura)
Haga clic aquí
3. EXTRAIGA EL CONJUNTO DEL AMORTIGUADOR TRASERO
|

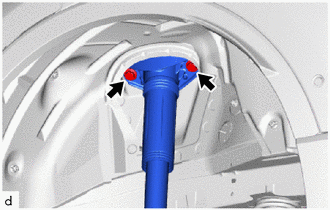

(a) Extraiga los 2 pernos y separe el conjunto del amortiguador trasero del vehículo. |
|
4. SUELTE EL CONJUNTO DEL AMORTIGUADOR TRASERO
|

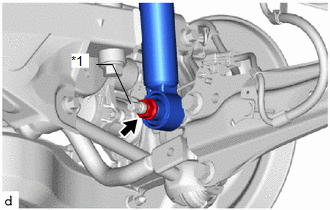

(a) Afloje la tuerca del conjunto del amortiguador trasero. AVISO: Mientras gira la tuerca sujete el pasador del soporte del eje trasero. |
|
5. EXTRAIGA EL CONJUNTO DEL ESTABILIZADOR TRASERO
Haga clic aquí
6. QUITE EL CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO
|

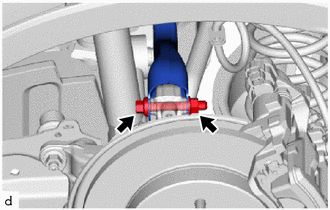

(a) Extraiga el perno y la tuerca, y separe el conjunto del brazo de control superior trasero del subconjunto del soporte del eje trasero. AVISO: No gire la tuerca, ya que tiene un tope propio. Afloje el perno con la tuerca fijada. |
|
7. RETIRE EL CONJUNTO DEL AMORTIGUADOR TRASERO
|

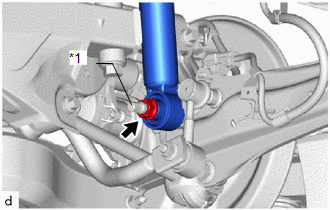

(a) Extraiga la tuerca y el conjunto del amortiguador trasero del subconjunto del soporte del eje trasero. AVISO: Mientras gira la tuerca sujete el pasador del soporte del eje trasero. |
|
8. EXTRAIGA LA TAPA DEL AMORTIGUADOR TRASERO
|

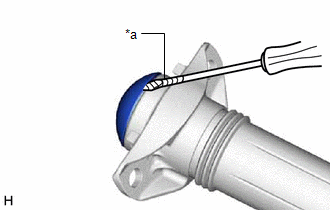

(a) Con un destornillador con la punta envuelta con cinta protectora, extraiga la tapa del amortiguador trasero del conjunto del amortiguador trasero. |
|
9. EXTRAIGA EL CONJUNTO DEL SOPORTE DE LA SUSPENSIÓN TRASERA
|
(a) Coloque el conjunto del amortiguador trasero en un torno de banco con las placas de aluminio. AVISO: No apriete el torno de banco excesivamente. |
|

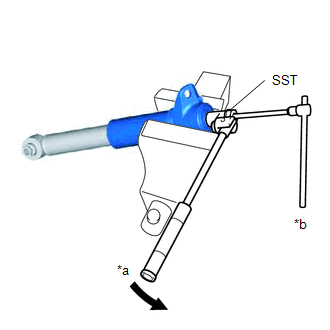

(b) Con la SST y una llave de cubo hexagonal larga de 6 mm, sujete el vástago del amortiguador trasero y extraiga el soporte trasero de la tuerca del amortiguador trasero.
SST: 09729-97202
(c) Extraiga el conjunto del soporte de la suspensión trasero del conjunto del amortiguador trasero.
