Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

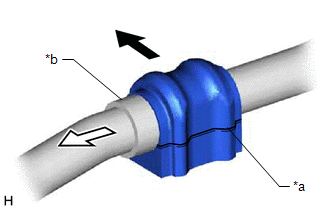

1. COLOQUE EL CASQUILLO DE LA BARRA ESTABILIZADORA DELANTERA IZQUIERDA

(a) Instale el casquillo de la barra estabilizadora delantera izquierda en la barra estabilizadora como indica la ilustración.

*a

Muesca

*b

Tope

Parte delantera del vehículo

Fuera del vehículo

AVISO:

  • Instale el casquillo de la barra estabilizadora delantera izquierda de forma que la muesca quede orientada hacia la parte trasera del vehículo.
  • Instale el casquillo izquierdo de la barra estabilizadora delantera en la barra estabilizadora delantera de forma que el anillo de tope de la barra estabilizadora delantera esté orientado hacia afuera del vehículo.

2. COLOQUE EL CASQUILLO DE LA BARRA ESTABILIZADORA DELANTERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

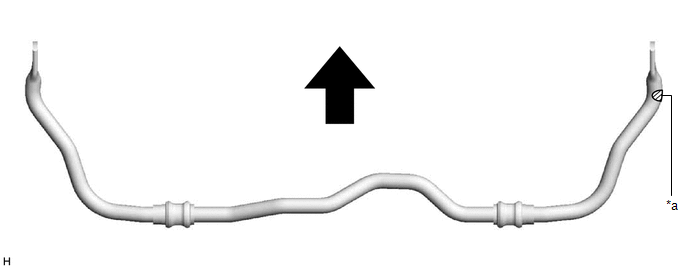

3. INSTALE LA BARRA ESTABILIZADORA DELANTERA

(a) Instale la barra estabilizadora delantera con los 2 casquillos de la barra estabilizadora delantera en el subconjunto del travesaño de la suspensión delantera.

AVISO:

Asegúrese de que la marca de identificación esté ubicada en el lado derecho del vehículo.

*a

Marca de identificación

-

-

Parte delantera del vehículo

-

-

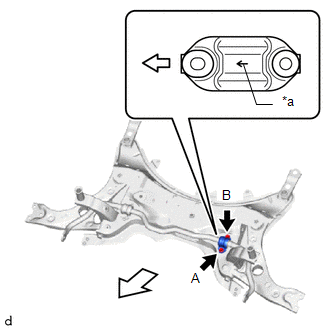

4. INSTALE EL SOPORTE IZQUIERDO DEL ESTABILIZADOR DELANTERO N° 1

(a) Instale el soporte del estabilizador n° 1 delantero izquierdo en el subconjunto del travesaño de la suspensión delantera con los 2 pernos.

Torque:

103 N·m {1,050 kgf·cm, 76 ft·lbf}

AVISO:

  • Asegúrese de instalar el soporte izquierdo del estabilizador delantero n° 1 con la flecha orientada hacia la parte delantera del vehículo.
  • Apriete provisionalmente el perno (B), y a continuación, apriete completamente los 2 pernos en el orden de (A) y (B).

*a

Flecha

Parte delantera del vehículo

5. INSTALE EL SOPORTE DERECHO DEL ESTABILIZADOR DELANTERO N° 1

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

6. INSTALE EL CONJUNTO IZQUIERDO DEL ESTABILIZADOR DELANTERO

(a) Coloque el conjunto izquierdo del estabilizador delantero en la barra estabilizadora delantera izquierda con la tuerca.

Torque:

74 N·m {755 kgf·cm, 55 ft·lbf}

OBSERVACIÓN:

Si la junta esférica gira conjuntamente con la tuerca, utilice una llave de cubo hexagonal de 6 mm para sujetar el espárrago prisionero.

7. INSTALE EL CONJUNTO DERECHO DEL ESTABILIZADOR DELANTERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

8. COLOQUE EL CONJUNTO DE LA ARTICULACIÓN DE LA DIRECCIÓN

(a) Instale el conjunto de la articulación de la dirección en el subconjunto del travesaño de la suspensión delantera con los 2 pernos y las 2 tuercas nuevas.

Torque:

133 N·m {1,356 kgf·cm, 98 ft·lbf}

AVISO:

  • No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.
  • Empiece a apretar los pernos desde la izquierda del vehículo.

9. INSTALE EL SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

Haga clic aquí
