Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. COLOQUE EL SENSOR DEL AIRBAG LATERAL DE LA PUERTA

(a) Compruebe si el interruptor de encendido está en la posición OFF.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

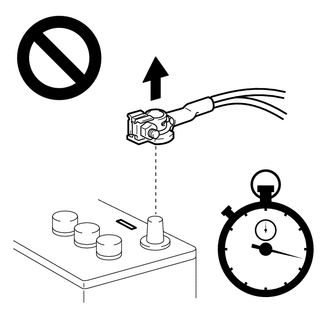

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

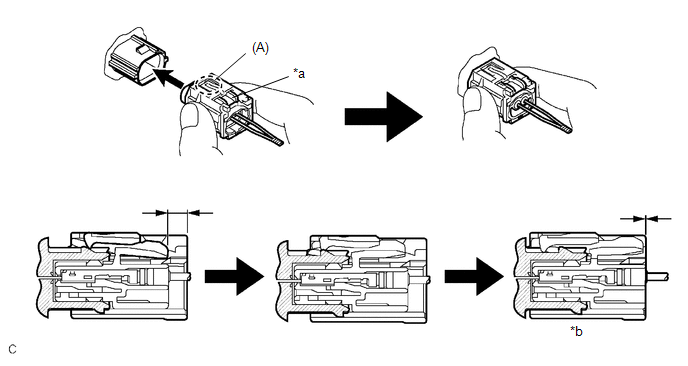

(c) Conecte el conector al sensor del airbag lateral de la puerta.

*a

Bloqueo del alojamiento blanco

*b

Conexión finalizada

AVISO:

Cuando conecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

OBSERVACIÓN:

  • Asegúrese de que el conector queda correctamente conectado y bloqueado (cuando el cierre se bloquea, se puede oír un clic).
  • Si el conector está bloqueado, el bloqueo del alojamiento blanco se deslizará. Tenga cuidado de no tocar el bloqueo del alojamiento blanco ni la pieza (A), ya que se puede resultar en una conexión insegura.

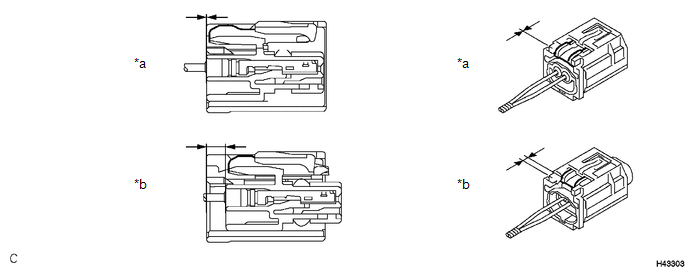

(d) Antes de conectar el conector, compruebe si el bloqueo del alojamiento blanco está en la que se indica en la ilustración.

*a

Incorrecto

*b

Correcto

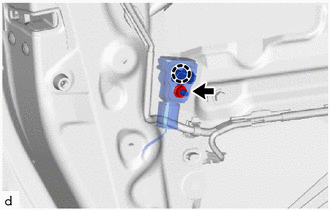

(e) Enganche la garra para instalar el sensor del airbag lateral de la puerta con la tuerca.

Torque:

9.0 N·m {92 kgf·cm, 80 in·lbf}

AVISO:

  • Si el sensor del airbag lateral de la puerta se hubiera caído al suelo, o si hubieran grietas, muescas o cualquier otro defecto en la caja o el conector, sustitúyalo por otro nuevo.
  • Al instalar el sensor del airbag lateral de la puerta, asegúrese de que el cableado del SRS no interfiera ni se quede atrapado entre otras piezas.
  • Asegúrese de que la garra del sensor del airbag lateral de la puerta está bien introducido en el orificio de la puerta.
  • Mantenga el espárrago prisionero y la junta de goma resistente al agua limpios de materias extrañas.

(f) Verifique que no haya holgura en las piezas instaladas del sensor del airbag lateral de la puerta.

2. INSTALE LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA

Haga clic aquí

3. INSTALE EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA

Haga clic aquí

4. INSTALE EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON EL PANEL BASE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del conductor)

Haga clic aquí

5. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE EN LA PARTE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del pasajero delantero)

Haga clic aquí

6. INSTALE EL OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA DELANTERA

Haga clic aquí

7. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

Haga clic aquí

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

8. REVISE EL FUNCIONAMIENTO DEL ELEVALUNAS ELÉCTRICO

Haga clic aquí

9. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO

Haga clic aquí

10. INSPECCIONE EL INDICADOR DE ADVERTENCIA SRS

Haga clic aquí
