Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del sensor del airbag lateral de la puerta.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución

Procedimientos necesarios

Efectos/inoperante al no llevarse a cabo

Vinculado

Desconecte el cable del terminal negativo de la batería

Inicialice el mecanismo de bloqueo de la puerta trasera

Sistema eléctrico del cierre centralizado de puertas

Memorice el punto muerto del ángulo de dirección

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Sistema de seguridad anticolisión

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

ADVERTENCIA:

Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución".

Haga clic aquí

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

Haga clic aquí

ADVERTENCIA:

  • Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
  • Si un componente del SRS se despliega accidentalmente, puede causar lesiones graves.

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. EXTRAIGA EL OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA DELANTERA

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON EL PANEL BASE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del conductor)

Haga clic aquí

5. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE EN LA PARTE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del pasajero delantero)

Haga clic aquí

6. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA

Haga clic aquí

7. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA

Haga clic aquí

8. EXTRAIGA EL SENSOR DEL AIRBAG LATERAL DE LA PUERTA

(a) Compruebe si el interruptor de encendido está en la posición OFF.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

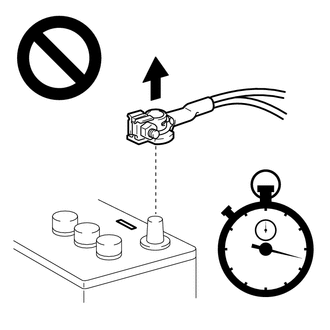

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

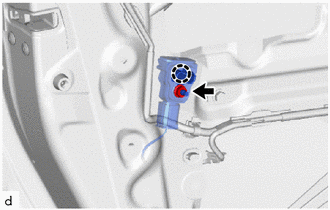

(c) Extraiga la tuerca y desenganche la garra para separar el sensor del airbag lateral de la puerta.

(d) Desconecte el conector y extraiga el sensor del airbag lateral de la puerta.

AVISO:

Cuando desconecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

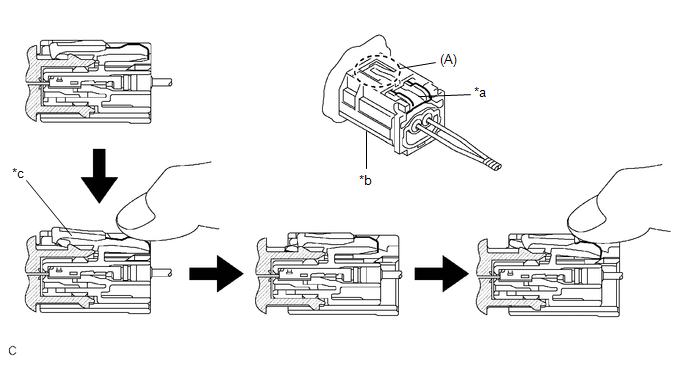

(1) Empuje hacia abajo el bloqueo del alojamiento blanco y deslice el CPA amarillo. (el conector aún no se puede desconectar en este momento).

*a

Bloqueo del alojamiento blanco

*b

CPA amarillo

*c

El bloqueo del conector queda liberado

-

-

(2) Empuje de nuevo hacia abajo el bloqueo del alojamiento blanco y desconecte el conector.

AVISO:

No empuje hacia abajo la pieza (A) que se muestra en la ilustración cuando desconecte el conector.

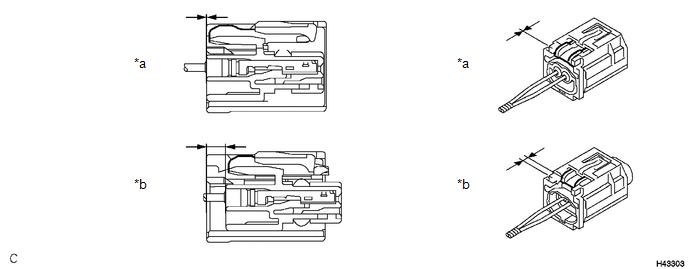

(e) Compruebe que la posición del bloqueo del alojamiento blanco está como se muestra en la ilustración.

*a

Incorrecto

*b

Correcto
