INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. INSTALE EL SENSOR DEL AIRBAG DELANTERO
(a) Compruebe si el interruptor de encendido está en la posición OFF.

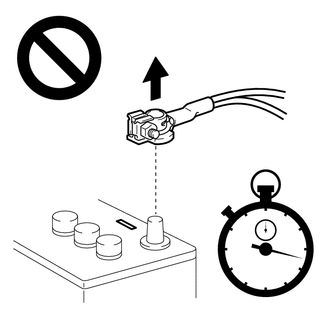

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

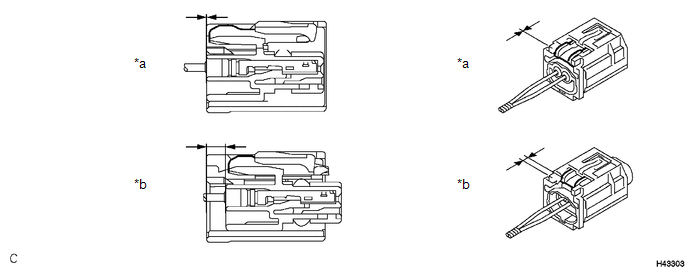

(c) Antes de conectar el conector, compruebe si el bloqueo del alojamiento blanco está en la que se indica en la ilustración.
|
*a |
Incorrecto |
*b |
Correcto |

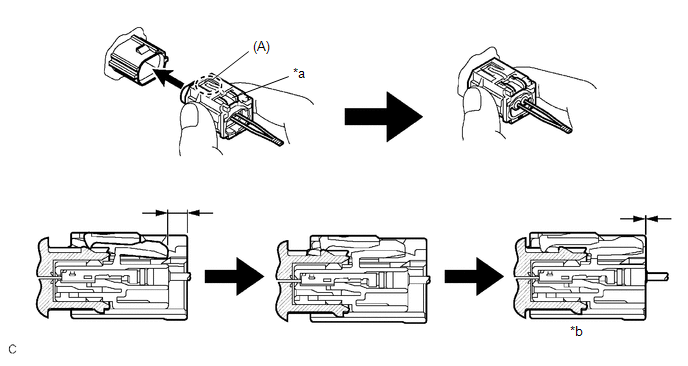

(d) Conecte el conector al sensor del airbag delantero.
|
*a |
Bloqueo del alojamiento blanco |
*b |
Conexión finalizada |
AVISO:
Cuando conecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.
OBSERVACIÓN:
|

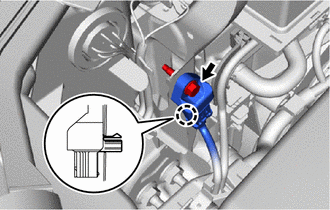

(e) Enganche la garra e instale el sensor del airbag delantero con el perno. Torque: 9.0 N·m {92 kgf·cm, 80 in·lbf} AVISO:
|
|
(f) Compruebe que las piezas instaladas del sensor del airbag delantero no están flojas.
2. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA
Haga clic aquí
AVISO:
Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.
Haga clic aquí
3. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO
Haga clic aquí
4. INSPECCIONE EL INDICADOR DE ADVERTENCIA SRS
Haga clic aquí
