EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del dispositivo de ajuste de soporte lumbar.
Procedimiento necesario tras extraer/instalar/sustituir las piezas
Procedimiento o pieza de sustitución |
Procedimientos necesarios |
Efectos/inoperante al no llevarse a cabo |
Vinculado |
---|---|---|---|
Desconecte el cable del terminal negativo de la batería |
Inicialice el mecanismo de bloqueo de la puerta trasera |
Sistema eléctrico del cierre centralizado de puertas |
|
Memorice el punto muerto del ángulo de dirección |
Sistema de aviso de cambio involuntario de carril (con control de la dirección) |
|
|
Sistema de seguridad anticolisión |
ADVERTENCIA:
OBSERVACIÓN:
El conjunto del dispositivo de ajuste del soporte lumbar solo está disponible en el lado del conductor.
PROCEDIMIENTO
1. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL SOPORTE LUMBAR

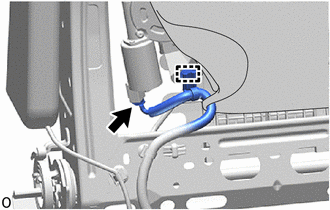

(a) Desconecte el conector. |
|

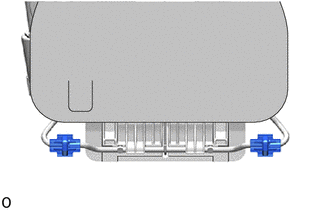

(b) Desenganche la abrazadera.

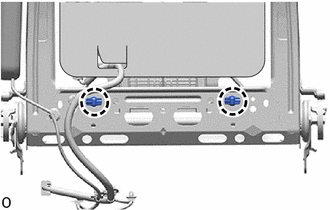

(c) Desenganche las garras para extraer los 2 protectores del borde del respaldo del asiento delantero del subconjunto del bastidor del respaldo del asiento delantero. |
|

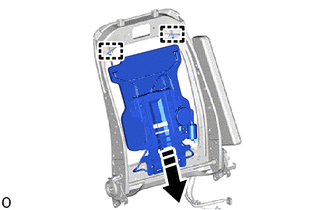

(d) Desenganche las guías para extraer el conjunto del dispositivo de ajuste del soporte lumbar del subconjunto del bastidor del respaldo del asiento delantero como se muestra en la ilustración.
![]() |
Extraiga en este sentido |
(e) Extraiga los 2 protectores del borde del respaldo del asiento delantero del conjunto del dispositivo de soporte lumbar. |
|
