Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se han extraído, instalado o sustituido piezas durante la extracción/instalación del conjunto del airbag del pasajero del panel de instrumentos se muestran a continuación.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución

Procedimientos necesarios

Efectos/inoperante al no llevarse a cabo

Vinculado

Desconecte el cable del terminal negativo de la batería

Memorice el punto muerto del ángulo de dirección

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Sistema de seguridad anticolisión

Inicialice el mecanismo de bloqueo de la puerta trasera

Sistema eléctrico del cierre centralizado de puertas

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

ADVERTENCIA:

Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución".

Haga clic aquí

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. EXTRAIGA EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL PASAJERO DEL PANEL DE INSTRUMENTOS

ADVERTENCIA:

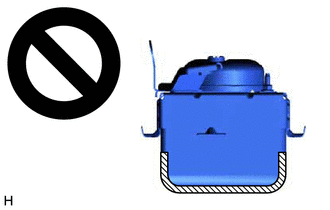

Cuando guarde el conjunto del airbag del pasajero del panel de instrumentos, mantenga el lado de despliegue del airbag hacia arriba.

Lado de despliegue

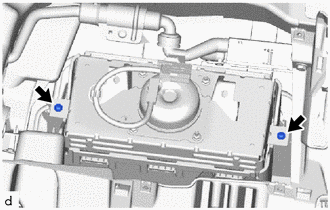

(a) Quite los 2 tornillos.

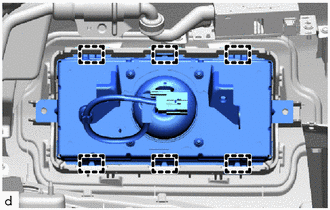

(b) Desenganche los ganchos para extraer el conjunto del airbag del pasajero del panel de instrumentos del subconjunto de la almohadilla de seguridad del panel de instrumentos.

AVISO:

Tenga cuidado de no dañar la superficie de despliegue del conjunto del airbag del pasajero del panel de instrumentos.

4. EXTRAIGA EL CABLE DEL PANEL DE INSTRUMENTOS N° 2

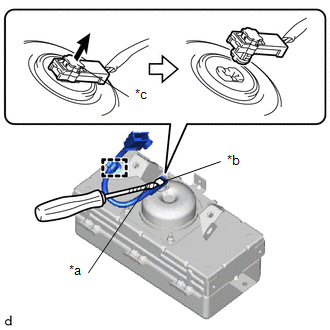

(a) Para tipo único:

(1) Desenganche la abrazadera.

*a

Cinta protectora

*b

Conector del airbag

*c

Bloqueo del conector del airbag

(2) Utilice un destornillador con la punta envuelta en cinta protectora para soltar el bloqueo del conector del airbag.

(3) Desconecte el conector del airbag para extraer el cable del panel de instrumentos n° 2 del conjunto del airbag del pasajero del panel de instrumentos.

AVISO:

Cuando desconecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

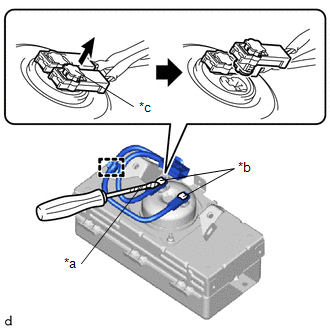

(b) Para tipo doble:

(1) Desenganche la abrazadera.

*a

Cinta protectora

*b

Conector del airbag

*c

Bloqueo del conector del airbag

(2) Utilice un destornillador con la punta envuelta en cinta protectora para soltar los 2 bloqueos del conector del airbag.

(3) Desconecte los 2 conectores del airbag para extraer el cable del panel de instrumentos n° 2 del conjunto del airbag del pasajero del panel de instrumentos.

AVISO:

Cuando desconecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.
