EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído e instalado o sustituido las piezas durante la extracción/instalación del conjunto del interruptor lumbar del asiento eléctrico delantero.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución	Procedimientos necesarios	Efectos/inoperante al no llevarse a cabo
Desconecte el cable del terminal negativo de la batería	Inicialice el mecanismo de bloqueo de la puerta trasera	Sistema eléctrico del cierre centralizado de puertas
	Memorice el punto muerto del ángulo de dirección	Sistema de aviso de cambio involuntario de carril (con control de la dirección)
	Memorice el punto muerto del ángulo de dirección	Sistema de seguridad anticolisión

ADVERTENCIA:

Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución".
Haga clic aquí
Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.

OBSERVACIÓN:

Interruptor lumbar del asiento eléctrico delantero está disponible solo en el lado del conductor.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO

Haga clic aquí

2. DESCONECTE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO INDIVIDUAL

Haga clic aquí

3. EXTRAIGA LA MANILLA DEL DISPOSITIVO DE AJUSTE VERTICAL

Haga clic aquí

4. EXTRAIGA LA CUBIERTA EXTERIOR DE LA BISAGRA DEL DISPOSITIVO DE AJUSTE DE RECLINADO

Haga clic aquí

5. EXTRAIGA LA MANILLA DE LIBERACIÓN DEL DISPOSITIVO DE AJUSTE DE RECLINADO

Haga clic aquí

6. EXTRAIGA LA TAPA DE LA CUBIERTA DEL DISPOSITIVO DE AJUSTE DEL ASIENTO

Haga clic aquí

7. EXTRAIGA EL PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO

Haga clic aquí

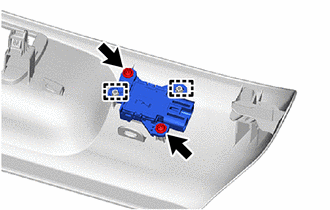

8. EXTRAIGA EL INTERRUPTOR DE LA ZONA LUMBAR DEL ASIENTO ELÉCTRICO DELANTERO

(a) Quite los 2 tornillos.

(b) Desenganche las guías para extraer el interruptor de la zona lumbar del asiento eléctrico delantero.
