INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL INTERRUPTOR DEL ASIENTO ELÉCTRICO LUMBAR DELANTERO

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

5 (H) - 2 (B)

Asiento eléctrico lumbar delantero (Sujetar) presionado

Inferior a 1 Ω

3 (R) - 4 (E)

5 (H) - 4 (E)

Desactivado

3 (R) - 4 (E)

3 (R) - 2 (B)

Asiento eléctrico lumbar delantero (Liberar) presionado

5 (H) - 4 (E)

Si el resultado no es el especificado, sustituya el conjunto del interruptor del asiento eléctrico lumbar delantero.

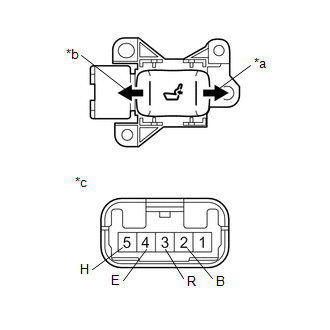

*a

Asiento eléctrico lumbar delantero (Liberar)

*b

Asiento eléctrico lumbar delantero (Sujetar)

*c

Componente no conectado al mazo de cables

(Interruptor del asiento eléctrico lumbar delantero)
    Extracción
    EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se ...

    Instalación
    INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN ADVERTENCIA: Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución". Haga clic aquí ...
