INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL AIRBAG DEL PANEL DE INSTRUMENTOS N° 1 INFERIOR DE LA PUERTA (fabricados por TMMT)
|

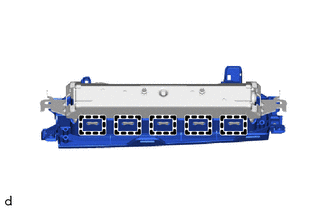

(a) Enganche los ganchos. |
|
|

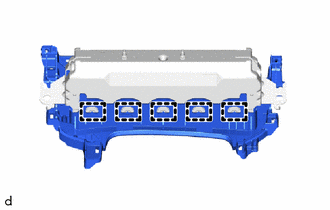

(b) Enganche los ganchos para instalar la trampilla inferior del airbag del panel de instrumentos n° 1 en el conjunto inferior del airbag del panel de instrumentos n° 1. |
|
2. INSTALE EL CONJUNTO N° 1 INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS CON TRAMPILLA
(a) Compruebe si el interruptor de encendido está en la posición OFF.
(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.
ADVERTENCIA:

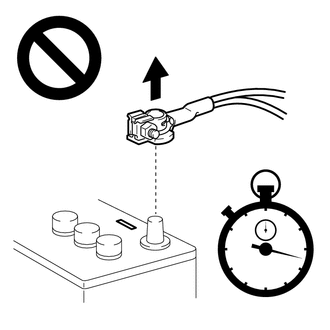

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
|

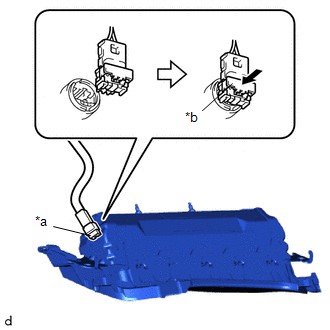

(c) Conecte el conector del airbag al conjunto inferior del airbag del panel de instrumentos n° 1 con trampilla. AVISO: Cuando conecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag. |
|
(d) Empuje el bloqueo del conector del airbag para instalar dicho conector.
AVISO:
Bloquee correctamente el bloqueo del conector del airbag.
|

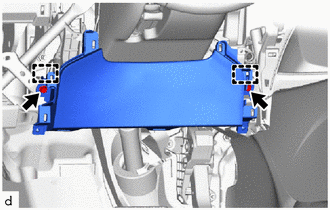

(e) Enganche los ganchos para instalar provisionalmente el conjunto inferior del airbag del panel de instrumentos n° 1 con trampilla. |
|
(f) Coloque los 2 pernos.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
AVISO:
Asegúrese de que el conjunto inferior del airbag del panel de instrumentos n° 1 con trampilla está bien instalado y que no presenta separaciones excesivas ni partes salientes hacia el exterior.
3. INSTALE LA MOLDURA DE ACABADO CENTRAL DE LA PARTE INFERIOR DEL PANEL DE INSTRUMENTOS
Haga clic aquí
4. INSTALE EL CONJUNTO DEL EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS
Haga clic aquí
5. COLOQUE LA CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES
Haga clic aquí
6. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA
Haga clic aquí
AVISO:
Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.
Haga clic aquí
7. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO
Haga clic aquí
8. INSPECCIONE EL INDICADOR DE ADVERTENCIA SRS
Haga clic aquí
