INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL BOTÓN DEL CLAXON

(a) Compruebe si el interruptor de encendido está en la posición OFF.

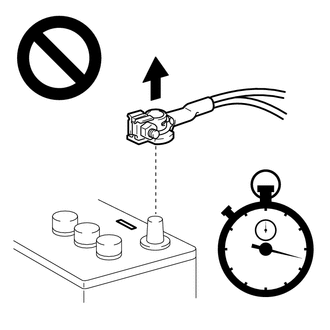

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

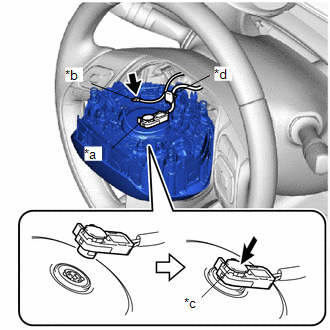

(c) Para tipo único:

(1) Enganche la abrazadera del mazo de cables.

*a

Conector del airbag

*b

Conector del claxon

*c

Bloqueo del conector del airbag

*d

Abrazadera del mazo de cables

(2) Conecte el conector del airbag al conjunto del botón del claxon.

AVISO:

Cuando conecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

(3) Empuje el bloqueo del conector del airbag para instalar dicho conector.

AVISO:

Bloquee correctamente el bloqueo del conector del airbag.

(4) Conecte el conector del claxon al conjunto del botón del claxon.

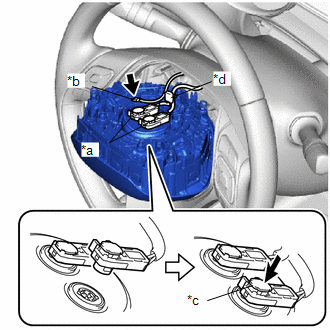

(d) Para tipo doble:

(1) Enganche la abrazadera del mazo de cables.

*a

Conector del airbag

*b

Conector del claxon

*c

Bloqueo del conector del airbag

*d

Abrazadera del mazo de cables

(2) Conecte los 2 conectores del airbag al conjunto del botón del claxon.

AVISO:

  • Cuando conecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.
  • Asegúrese de conectar los conectores según su color correspondiente.

(3) Introduzca los 2 bloqueos del conector del airbag para instalar los 2 conectores del airbag.

AVISO:

Bloquee correctamente el bloqueo del conector del airbag.

(4) Conecte el conector del claxon al conjunto del botón del claxon.

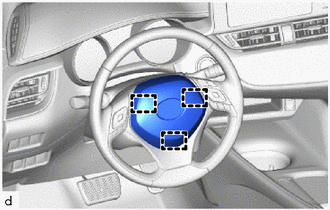

(e) Empuje el conjunto de botón del claxon para enganchar los ganchos cuidadosamente e instale el conjunto del botón del claxon.

AVISO:

  • Asegúrese de que los ganchos están bien enganchados al muelle omega.
  • Asegúrese de enganchar los ganchos de la parte superior en primer lugar.
  • Asegúrese de que el conjunto del botón del claxon está bien instalado.

2. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

Haga clic aquí

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. INSPECCIONE EL CONJUNTO DEL BOTÓN DEL CLAXON

(a) Verifique que el claxon suena.

Si el claxon no suena, inspeccione el sistema del claxon.

Haga clic aquí

4. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO

Haga clic aquí

5. INSPECCIONE EL INDICADOR DE ADVERTENCIA SRS

Haga clic aquí
