Toyota CH-R Manual de Taller: Componentes

COMPONENTES

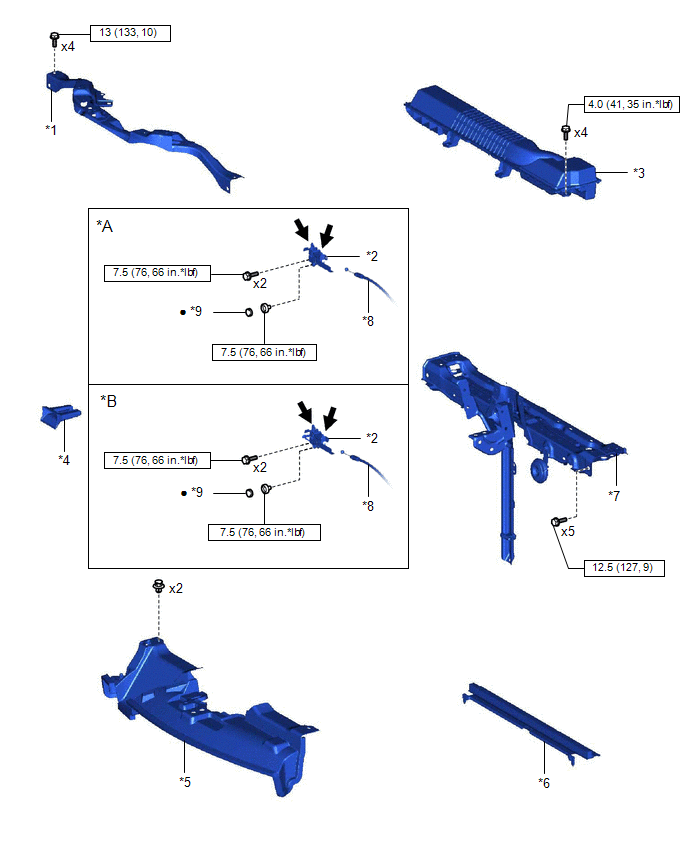

ILUSTRACIÓN

*A

Sin interruptor de la luz de cortesía del capó del motor

*B

Con interruptor de la luz de cortesía del capó del motor

*1

SUBCONJUNTO DEL REFUERZO SUPERIOR DEL PARACHOQUES DELANTERO

*2

CONJUNTO DE BLOQUEO DEL CAPÓ

*3

ENTRADA DEL DEPURADOR DE AIRE N° 1

*4

RETÉN N° 1 DE LA REJILLA DEL RADIADOR

*5

SELLO N° 1 DEL SOPORTE DEL RADIADOR

*6

GUÍA DEL AIRE DEL RADIADOR N° 2

*7

SUBCONJUNTO DEL SOPORTE SUPERIOR DEL RADIADOR

*8

CONJUNTO DEL CABLE DE CONTROL DE BLOQUEO DEL CAPÓ

*9

SOMBRERETE DE LA TUERCA DE BLOQUEO DEL CAPÓ

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

-

-

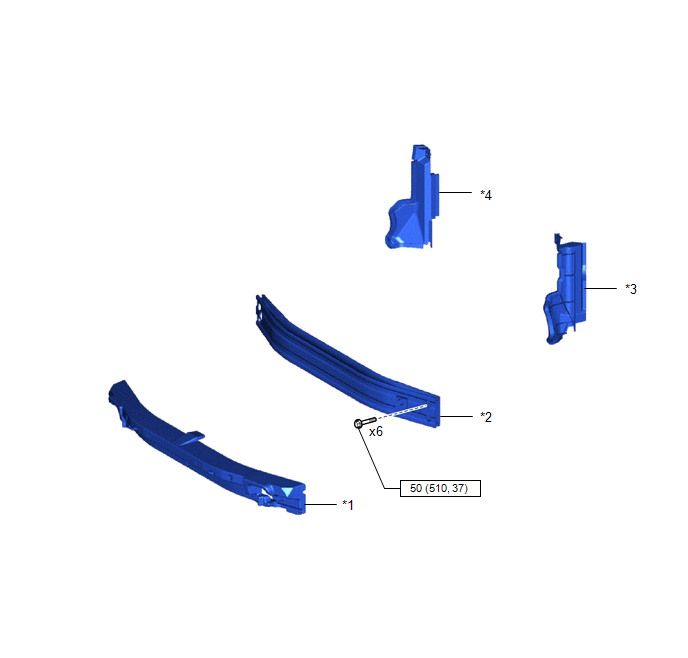

ILUSTRACIÓN

*1

PLACA DE ABSORCIÓN DE ENERGÍA DEL PARACHOQUES DELANTERO

*2

REFUERZO DEL PARACHOQUES DELANTERO

*3

GUÍA IZQUIERDA DEL AIRE DEL RADIADOR N° 1

*4

GUÍA DERECHA DEL AIRE DEL RADIADOR N° 1

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

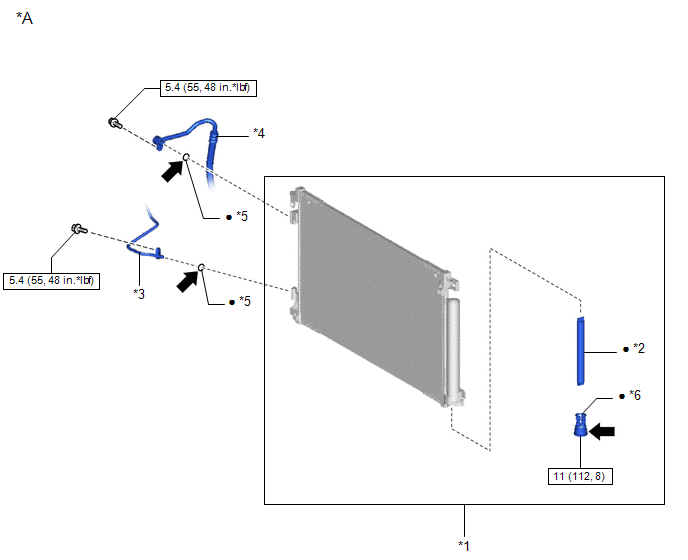

ILUSTRACIÓN

*A

Fabricados por VALEO

-

-

*1

CONJUNTO DEL CONDENSADOR DEL ENFRIADOR

*2

SECADOR DEL ENFRIADOR

*3

TUBERÍA "A" DEL LÍQUIDO REFRIGERANTE DEL ENFRIADOR

*4

SUBCONJUNTO DE LA MANGUERA DE DESCARGA

*5

JUNTA TÓRICA

*6

TAPÓN

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Aceite del compresor VC 100YF o equivalente

-

-

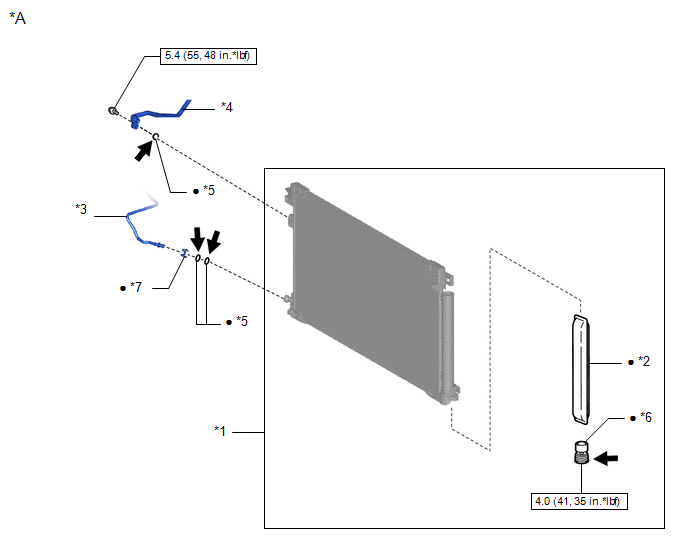

ILUSTRACIÓN

*A

Fabricados por DENSO

-

-

*1

CONJUNTO DEL CONDENSADOR DEL ENFRIADOR

*2

SECADOR DEL ENFRIADOR

*3

TUBERÍA "A" DEL LÍQUIDO REFRIGERANTE DEL ENFRIADOR

*4

SUBCONJUNTO DE LA MANGUERA DE DESCARGA

*5

JUNTA TÓRICA

*6

TAPÓN

*7

ABRAZADERA DEL TUBO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Aceite del compresor ND-OIL 12 o producto equivalente

-

-

    Condensador
    ...

    InspecciÓn En El VehÍculo
    INSPECCIÓN EN EL VEHÍCULO PROCEDIMIENTO 1. INSPECCIONE EL CONJUNTO DEL CONDENSADOR DEL ENFRIADOR (a) Si las aletas del conjunto del condensador del enfriador estuvieran sucias, límpielas con a ...
