Toyota CH-R Manual del propetario: Si tiene un neumático desinflado (vehículos con un neumático de repuesto)

Toyota CH-R Manual del propetario / En caso de problemas / Pasos necesarios en caso de emergencia / Si tiene un neumático desinflado (vehículos con un neumático de repuesto)

Su vehículo dispone de un neumático de repuesto. El neumático pinchado puede sustituirse por el neumático de repuesto.

Para obtener más información sobre neumáticos:

ADVERTENCIA

■ Si tiene un neumático desinflado No siga conduciendo con un neumático pinchado.

Aun en distancias cortas, la conducción con un neumático pinchado puede producir daños irreparables en el neumático y la rueda, con el consiguiente riesgo de accidente.

Antes de levantar el vehículo con el gato

  • Detenga el vehículo en un lugar seguro sobre una superficie firme y plana.
  • Aplique el freno de estacionamiento.
  • Coloque la palanca de cambios en P (Multidrive) o R (transmisión manual).
  • Detenga el motor.
  • Encienda los intermitentes de emergencia

Ubicación del neumático de repuesto, el gato y las herramientas

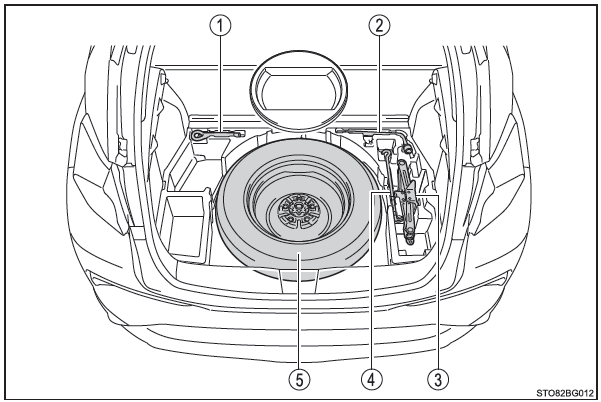

Vehículos con un neumático de repuesto compacto

Toyota CH-R. Ubicación del neumático de repuesto, el gato y las herramientas

  1. Anilla de remolque
  2. Llave para tuercas de rueda
  3. Gato
  4. Manivela del gato
  5. Neumático de repuesto

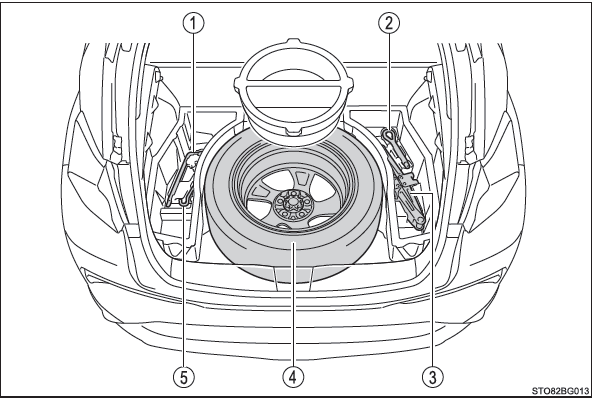

Vehículos con un neumático de repuesto de tamaño estándar

Toyota CH-R. Ubicación del neumático de repuesto, el gato y las herramientas

  1. Llave para tuercas de rueda
  2. Anilla de remolque
  3. Gato
  4. Neumático de repuesto
  5. Manivela del gato

ADVERTENCIA

■ Uso del gato para neumáticos Respete las siguientes precauciones.

El uso incorrecto del gato podría provocar la caída repentina del vehículo y ocasionar lesiones graves o incluso mortales.

  • No utilice el gato para neumáticos con ninguna otra finalidad que no sea cambiar los neumáticos o colocar y quitar las cadenas.
  • Utilice únicamente el gato suministrado con el vehículo para cambiar un neumático pinchado.

    No lo utilice en otros vehículos ni utilice otros gatos para cambiar los neumáticos de su vehículo.

  • Coloque el gato correctamente en su punto de colocación.
  • No coloque ninguna parte del cuerpo debajo del vehículo mientras esté levantado con el gato.
  • No arranque el motor ni conduzca el vehículo mientras el vehículo esté levantado por el gato.
  • No levante el vehículo con alguien dentro.
  • Al levantar el vehículo, no coloque ningún objeto encima o debajo del gato.
  • No levante el vehículo a una altura superior a la necesaria para cambiar el neumático.
  • Utilice un soporte de gato si es necesario para introducirse bajo el vehículo.
  • Al bajar el vehículo, asegúrese de que no haya nadie cerca del mismo. Si hay gente cerca, avíseles verbalmente antes de bajarlo.

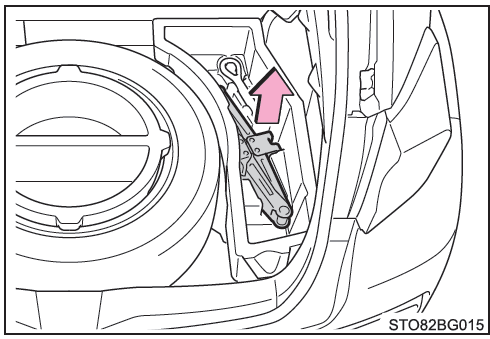

Extracción del gato

Toyota CH-R. Extracción del gato

  1. Extraiga la cubierta del portaequipajes.
  2. Extraiga el gato.

Extracción del neumático de repuesto

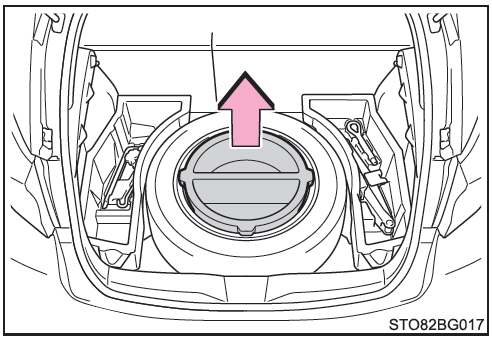

Toyota CH-R. Extracción del neumático de repuesto

1. Extraiga la cubierta del portaequipajes.
2. Retire el cojín.

Toyota CH-R. Extracción del neumático de repuesto

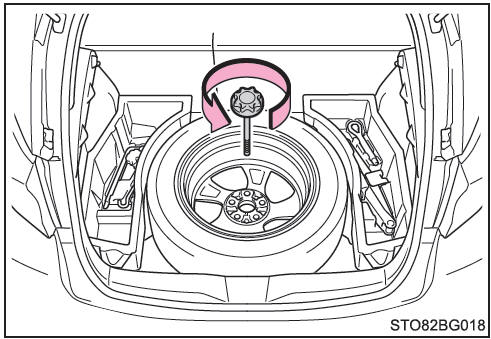

3. Afloje el perno central que sujeta el neumático de repuesto.

ADVERTENCIA

■ Al guardar el neumático de repuesto Tenga cuidado de no pillarse los dedos ni otras partes del cuerpo entre el neumático de repuesto y la carrocería del vehículo.

Sustitución de un neumático pinchado

Toyota CH-R. Sustitución de un neumático pinchado

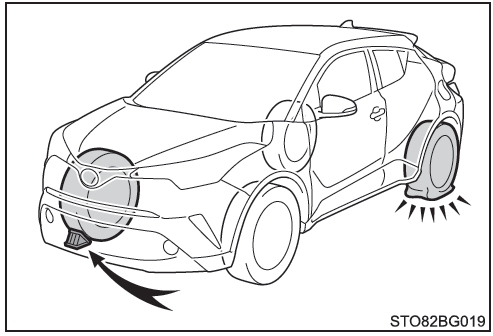

1. Coloque calzos en los neumáticos.

Neumático pinchado Posición de los calzos para las ruedas
Parte delantera Izquierda Detrás del neumático trasero derecho
Derecha Detrás del neumático trasero izquierdo
Parte trasera Izquierda Delante del neumático delantero derecho
Derecha Delante del neumático delantero izquierdo

Toyota CH-R. Sustitución de un neumático pinchado

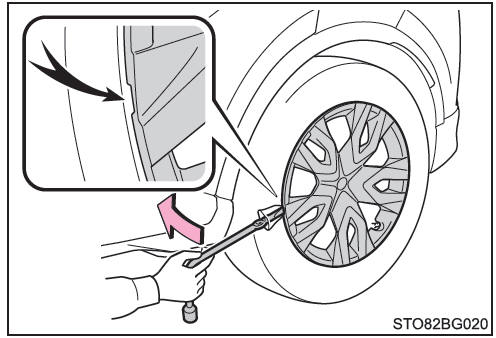

2. En vehículos equipados con ruedas de acero, retire el tapacubos con la llave.

Para proteger el tapacubos, coloque un trapo entre la llave y el tapacubos.

Toyota CH-R. Sustitución de un neumático pinchado

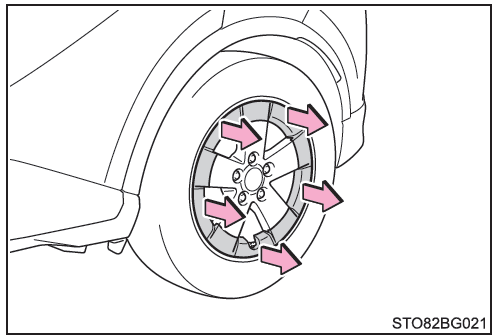

En vehículos con ruedas de 16 pulgadas, retire los enganches del perímetro del tapacubos con la mano.

Toyota CH-R. Sustitución de un neumático pinchado

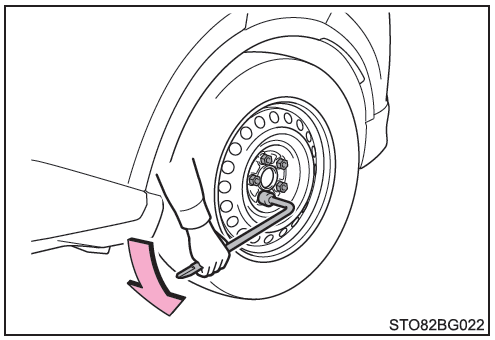

3. Afloje con cuidado las tuercas de las ruedas (una vuelta).

Toyota CH-R. Sustitución de un neumático pinchado

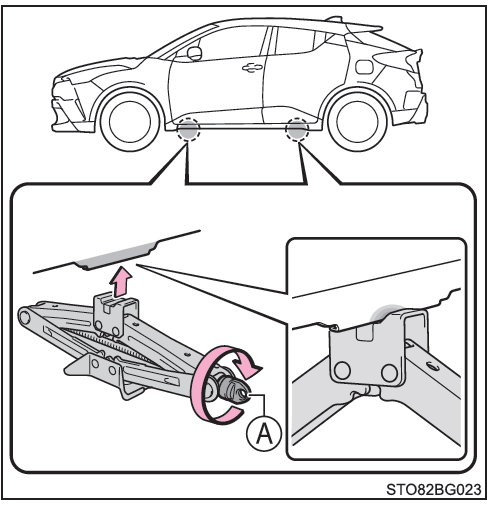

4. Gire la A parte del gato con la mano hasta que centro de la muesca del gato esté en contacto con el centro del punto de colocación del mismo.

Toyota CH-R. Sustitución de un neumático pinchado

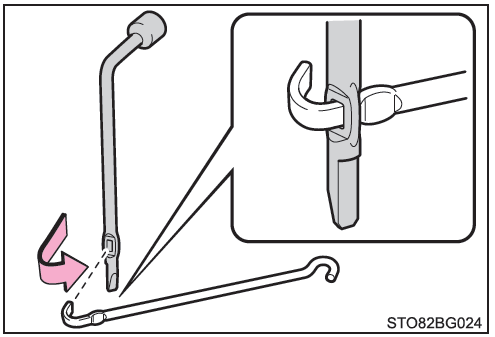

5. Coloque la manivela del gato y la llave para tuercas de rueda como se muestra en la ilustración.

Toyota CH-R. Sustitución de un neumático pinchado

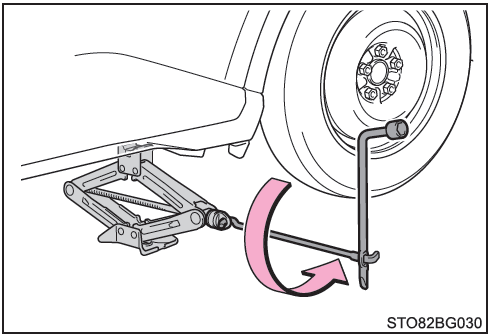

6. Levante el vehículo hasta que el neumático quede un poco por encima del nivel del suelo.

Toyota CH-R. Sustitución de un neumático pinchado

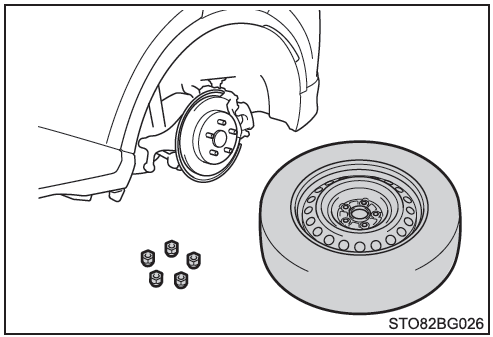

7. Retire todas las tuercas de la rueda así como el neumático.

Al dejar el neumático en el suelo, colóquelo de forma que el dibujo de la rueda quede hacia arriba para no rayar la superficie de la rueda.

ADVERTENCIA

■ Sustitución de un neumático pinchado

  • Respete las siguientes precauciones.

    En caso contrario, se pueden producir lesiones graves:

  • Excepto vehículos con neumáticos de 16 pulgadas: No trate de quitar el tapacubos tirando de él con la mano. Tenga el debido cuidado en la manipulación del tapacubos para no lastimarse por accidente.
  • Vehículos con neumáticos de 16 pulgadas: Si se sujeta la rueda agarrándola por la tapa de la rueda, podría soltarse bruscamente y la rueda podría caerse.

  • No toque las ruedas ni la zona junto a los frenos justo después de conducir el vehículo.

    Después de conducir el vehículo, las ruedas y la zona de los frenos presentan temperaturas extremadamente elevadas. Si toca estas zonas con las manos, los pies u otras partes del cuerpo mientras cambia un neumático, etc., podría sufrir quemaduras.

  • En caso de no respetar estas precauciones, es posible que las tuercas de la rueda se aflojen y que el neumático acabe cayendo, con el consiguiente riesgo de lesiones graves o incluso mortales.
  • Apriete las tuercas de las ruedas con una llave de torsión hasta 103 N·m (10,5 kgf·m, 76 lbf·pie) lo antes posible tras haber cambiado las ruedas.
  • No monte un tapacubos muy dañado, ya que puede salir disparado de la rueda mientras el vehículo está en movimiento.
  • Al montar un neumático, utilice únicamente tuercas diseñadas específicamente para la rueda en cuestión.
  • Si detecta grietas o deformaciones en los pernos, la rosca de las tuercas o los orificios de los pernos de la rueda, solicite una revisión del vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
  • Al instalar las tuercas de la rueda, asegúrese de instalarlas con el extremo biselado hacia dentro.

Montaje del neumático de repuesto

Toyota CH-R. Montaje del neumático de repuesto

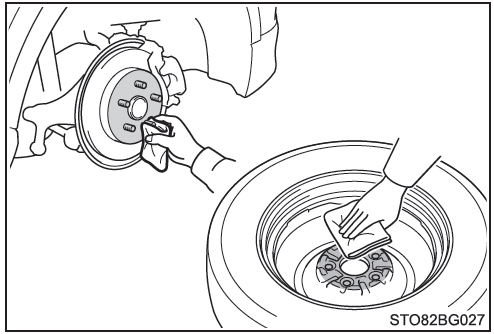

1. Retire cualquier resto de suciedad u objetos extraños de la superficie de contacto de la rueda.

En caso de que haya alguna materia extraña en la superficie de contacto de la rueda, es posible que las tuercas de la rueda se aflojen mientras el vehículo está en movimiento, de modo que el neumático podría salirse.

2. Coloque el neumático y apriete ligeramente cada una de las tuercas de la rueda con la mano, aplicando aproximadamente la misma presión en todas ellas.

Toyota CH-R. Montaje del neumático de repuesto

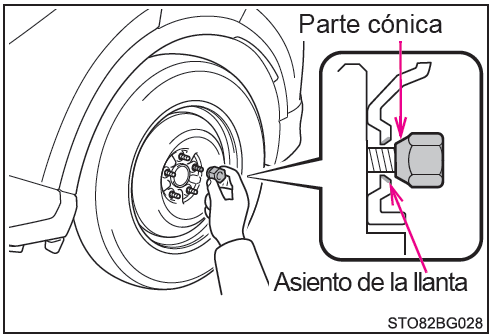

Al sustituir una llanta de acero por una llanta de acero (incluyendo un neumático de repuesto compacto), apriete las tuercas hasta que la parte cónica entre en contacto con el asiento de la llanta.

Toyota CH-R. Montaje del neumático de repuesto

Al sustituir una llanta de aluminio por una llanta de acero (incluyendo un neumático de repuesto compacto), apriete las tuercas hasta que la parte cónica entre en contacto con el asiento de la llanta.

Toyota CH-R. Montaje del neumático de repuesto

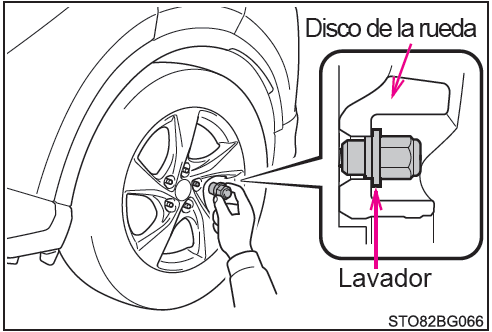

Al sustituir una llanta de aluminio por una llanta de aluminio, apriete las tuercas hasta que las arandelas entren en contacto con la llanta.

Toyota CH-R. Montaje del neumático de repuesto

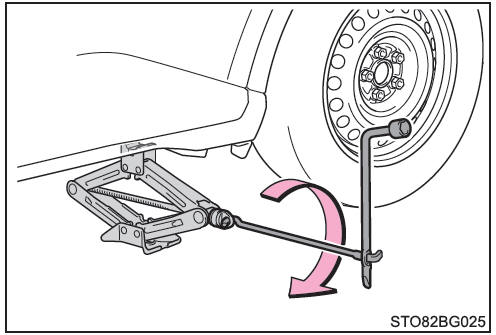

3. Haga descender el vehículo.

Toyota CH-R. Montaje del neumático de repuesto

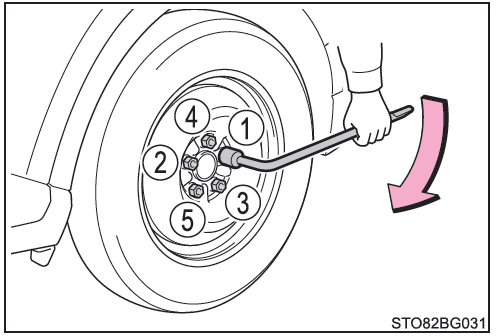

4. Apriete hasta el tope cada una de las tuercas de la rueda dos o tres veces en el orden que se muestra en la ilustración.

Par de apriete: 103 N·m (10,5 kgf·m, 76 lbf·pie)

Toyota CH-R. Montaje del neumático de repuesto

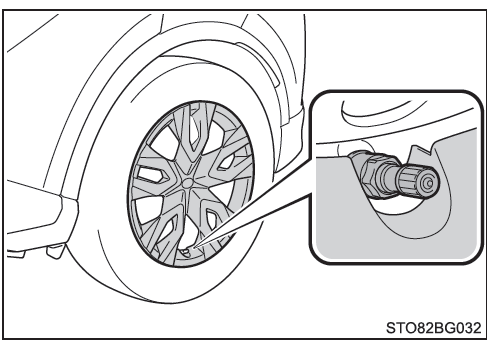

5. Vehículos con llantas de acero: Cuando vuelva a instalar una rueda original o un neumático de repuesto de tamaño estándar, vuelva a colocar también el tapacubos.

Alinee la ranura del tapacubos de la rueda con el vástago de la válvula tal como muestra la ilustración.

Toyota CH-R. Montaje del neumático de repuesto

En vehículos con neumáticos de 16 pulgadas: Cuando vuelva a instalar una rueda original, vuelva a colocar también el tapacubos.

Antes de colocarlo, verifique que no haya suciedad ni daños en los ganchos de la superficie de montaje ni en la cinta de cierre de gancho y lazo.

Es posible que no quede bien fijado si hay suciedad o daños.

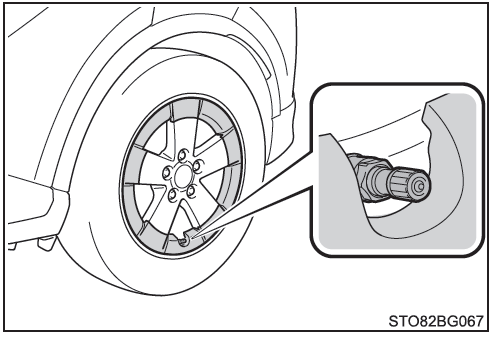

Alinee la ranura del tapacubos de la rueda con el vástago de la válvula tal como se muestra y fíjelo firmemente presionando con las manos por todo el perímetro.

6. Recoja el neumático pinchado, el gato y todas las herramientas.

■ El neumático de repuesto compacto (si está instalado)

  • El neumático de repuesto compacto se identifica mediante la etiqueta "TEMPORARY USE ONLY" que aparece en el flanco del neumático.

    Utilice el neumático de repuesto compacto de forma provisional y únicamente en caso de emergencia.

  • Asegúrese de comprobar la presión de inflado del neumático de repuesto compacto.



■ Al utilizar el neumático de repuesto compacto (si está instalado)

Dado que el neumático de repuesto no dispone de válvula ni transmisor de aviso de la presión del neumático, el sistema de aviso de la presión de los neumáticos no indicará una presión de inflado baja del neumático de repuesto. Asimismo, si sustituye el neumático de repuesto después de que se haya encendido la luz de aviso de la presión de los neumáticos, la luz permanecerá encendida.

■ Cuando se disponga de neumático de repuesto compacto (si está instalado)

Al conducir con el neumático de repuesto compacto, el vehículo desciende y presenta una altura menor en comparación con los neumáticos normales.

■ Si se le pincha un neumático delantero en una carretera cubierta de nieve o hielo (vehículos con neumático de repuesto compacto)

Instale el neumático de repuesto compacto en una de las ruedas traseras del vehículo. Lleve a cabo los siguientes procedimientos y coloque cadenas en los neumáticos delanteros:

  1. Sustituya un neumático trasero por el neumático de repuesto compacto.
  2. Sustituya el neumático delantero pinchado por el neumático sustituido de la parte trasera del vehículo.
  3. Coloque las cadenas en los neumáticos delanteros.

ADVERTENCIA

■ Al utilizar el neumático de repuesto compacto (si está instalado)

  • Recuerde que el neumático de repuesto compacto suministrado está diseñado específicamente para utilizarlo en su vehículo. No utilice el neumático de repuesto compacto en otro vehículo.
  • No utilice más de un neumático de repuesto compacto de forma simultánea.
  • Sustituya el neumático de repuesto compacto por un neumático estándar lo antes posible.
  • Evite las aceleraciones bruscas, los giros bruscos, los frenazos repentinos y los cambios de marcha que provoquen un frenado del motor repentino.

■ Cuando se instala el neumático de repuesto compacto (si está disponible) Es posible que no se detecte correctamente la velocidad del vehículo y que los siguientes sistemas no funcionen de forma correcta:

  • ABS y asistencia a la frenada
  • VSC
  • TRC
  • EPS
  • Luz de carretera automática*
  • PCS (sistema de precolisión)*
  • LDA (aviso de salida de carril con control de dirección)*
  • Control de crucero con radar dinámico para todas las velocidades*
  • Control de crucero con radar dinámico*
  • Control de crucero*
  • BSM (monitor de puntos ciegos)*
  • Sensor de ayuda de estacionamiento de Toyota*
  • S-IPA (Sistema de aparcamiento inteligente sencillo)*
  • Sistema de supervisión de la visibilidad hacia atrás*
  • Sistema de navegación*

*: Si está instalado

Asimismo, no solo es posible que el siguiente sistema no pueda utilizarse por completo, sino que incluso puede afectar negativamente a los componentes del tren de fuerza:

  • • Sistema de cuatro ruedas motrices Dynamic Torque Control (modelos de cuatro ruedas motrices)

Límite de velocidad al utilizar el neumático de repuesto compacto (si está disponible) No circule a una velocidad superior a 80 km/h (50 mph) cuando el neumático de repuesto compacto esté instalado en el vehículo.

El neumático de repuesto compacto no está diseñado para conducir a gran velocidad. La no observación de esta precaución puede provocar un accidente, con el consiguiente riesgo de lesiones graves o incluso mortales.

■ Después de usar las herramientas y el gato Antes de conducir, asegúrese de que todas las herramientas y el gato están correctamente colocados en su ubicación de almacenamiento para reducir el riesgo de lesiones personales en caso de colisión o frenada repentina.



AVISO

■ Tenga cuidado al circular sobre baches con el neumático de repuesto compacto instalado en el vehículo (si está instalado) Al conducir con el neumático de repuesto compacto, el vehículo puede descender y presentar una altura menor en comparación con los neumáticos normales. Tenga cuidado al circular por carreteras con superficies irregulares.

■ Conducción con cadenas y con el neumático de repuesto compacto (si está instalado) No coloque cadenas en el neumático de repuesto compacto.

Las cadenas podrían dañar la carrocería del vehículo y afectar negativamente al rendimiento de la conducción.

■ Al cambiar los neumáticos Para desmontar o montar ruedas, neumáticos o válvulas y transmisores de aviso de la presión de los neumáticos, póngase en contacto con un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable, puesto que las válvulas y transmisores de aviso de la presión de los neumáticos podrían resultar dañados si no se manipulan correctamente.

■ Para evitar daños en las válvulas y los transmisores de aviso de la presión de los neumáticos Cuando se repara un neumático con pasta sellante líquida, es posible que la válvula y el transmisor de aviso de la presión del neumático no funcionen correctamente. Si se emplea pasta sellante líquida, póngase en contacto lo antes posible con un proveedor Toyota autorizado, un taller de reparación Toyota autorizado, un taller fiable o cualquier otro taller de servicio cualificado. Asegúrese de cambiar la válvula y el transmisor de aviso de la presión del neumático cuando sustituya el neumático.

    Si tiene un neumático desinflado (vehículos con kit de emergencia para la reparación de pinchazos)
    Los vehículos equipados con kit de emergencia para la reparación de pinchazos no llevan neumático de repuesto. Los pinchazos ocasionados por un clavo o tornillo que ha atravesado la banda de roda ...
