UBICACIÓN DE LAS PIEZAS

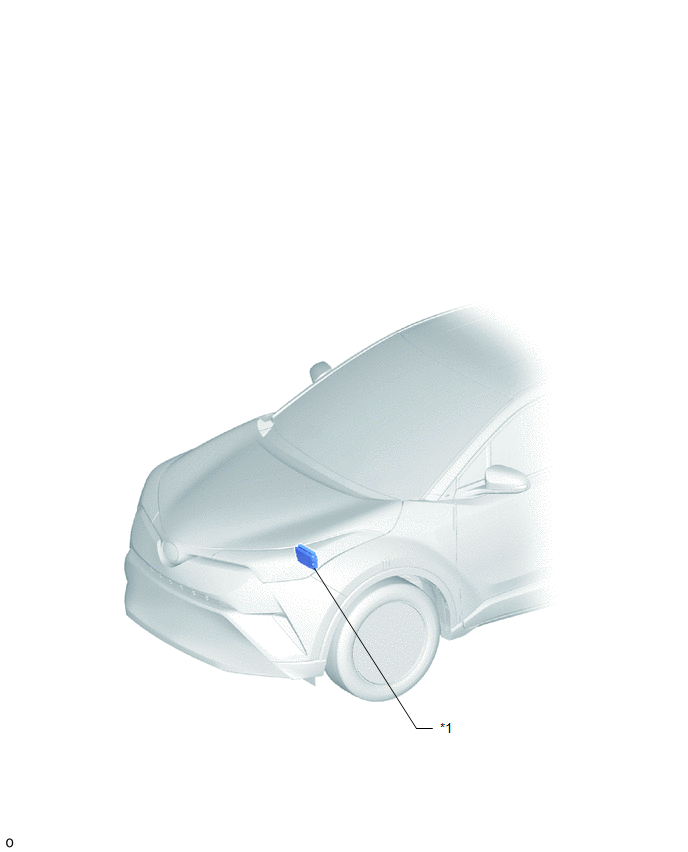

ILUSTRACIÓN
*1 |
ECM |
- |
- |

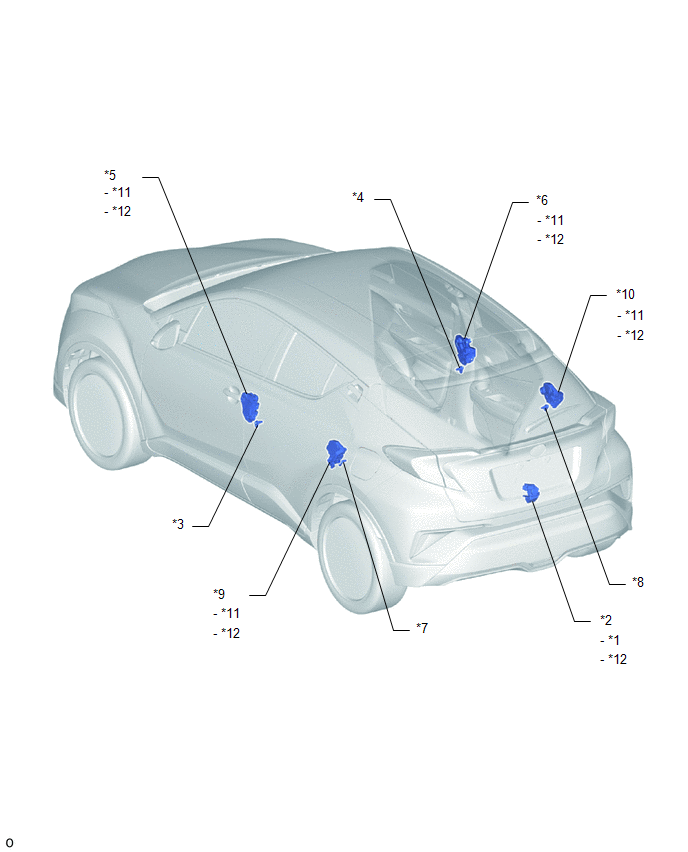

ILUSTRACIÓN
*1 |
INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DEL MALETERO |
*2 |
CONJUNTO DE LA CERRADURA DE LA PUERTA DEL MALETERO |
*3 |
CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA IZQUIERDA |
*4 |
CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA DERECHA |
*5 |
CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA IZQUIERDA CON MOTOR |
*6 |
CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA DERECHA CON MOTOR |
*7 |
CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA IZQUIERDA |
*8 |
CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA DERECHA |
*9 |
CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA IZQUIERDA CON MOTOR |
*10 |
CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA DERECHA CON MOTOR |
*11 |
MOTOR DE BLOQUEO DE LA PUERTA |
*12 |
INTERRUPTOR DE DETECCIÓN DE DESBLOQUEO |

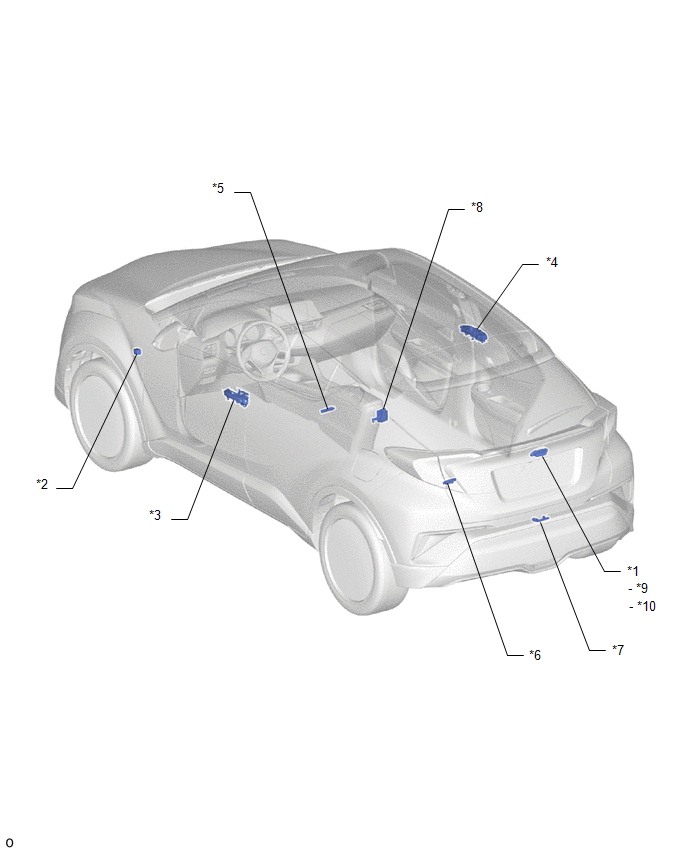

ILUSTRACIÓN
*1 |
CONJUNTO DEL INTERRUPTOR DE APERTURA DE LA PUERTA DEL MALETERO |
*2 |
AVISADOR ACÚSTICO DEL SISTEMA INALÁMBRICO DE CIERRE CENTRALIZADO DE PUERTAS |
*3 |
CONJUNTO DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA IZQUIERDA - ANTENA DE LA LLAVE ELÉCTRICA - SENSOR DE BLOQUEO - SENSOR DE DESBLOQUEO |
*4 |
CONJUNTO DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA DERECHA - ANTENA DE LA LLAVE ELÉCTRICA - SENSOR DE BLOQUEO - SENSOR DE DESBLOQUEO |
*5 |
CONJUNTO DE LA ANTENA DE LA LLAVE ELÉCTRICA INTERIOR N° 1 (PISO DELANTERO) |
*6 |
CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELÉCTRICA N° 3 (INTERIOR DEL COMPARTIMIENTO DE EQUIPAJES) |
*7 |
ANTENA DE LA LLAVE ELÉCTRICA (EXTERIOR DEL COMPARTIMIENTO DE EQUIPAJES) |
*8 |
CONJUNTO DEL RECEPTOR DE TPMS Y LA LLAVE ELÉCTRICA |
*9 |
INTERRUPTOR DE BLOQUEO |
*10 |
OPEN SWITCH |

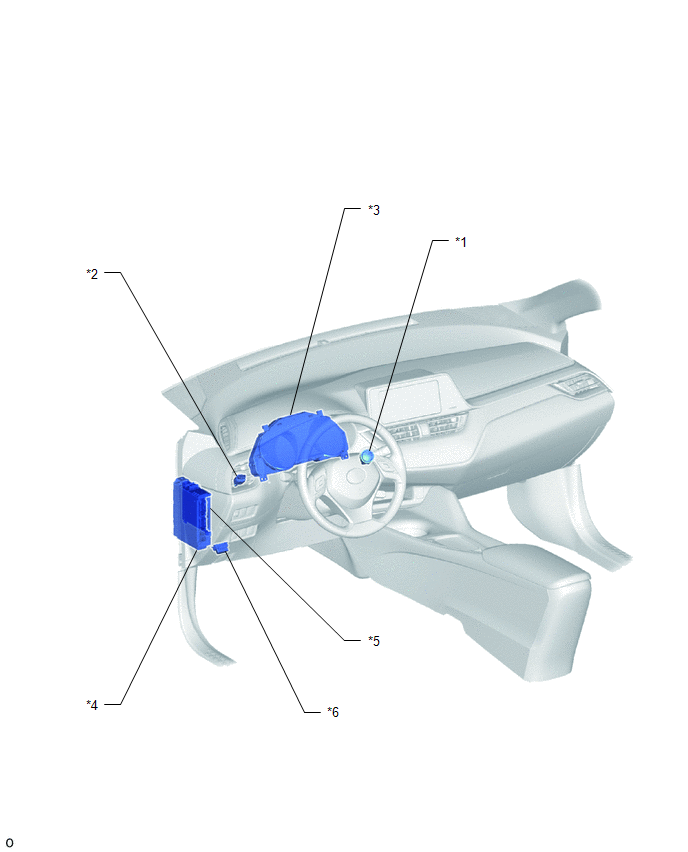

ILUSTRACIÓN
*1 |
INTERRUPTOR DEL MOTOR |
*2 |
CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO |
*3 |
CONJUNTO DEL JUEGO DE INSTRUMENTOS |
*4 |
CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE AM2 - FUSIBLE ECU-IG1 N° 4 - FUSIBLE ECU-ACC - FUSIBLE ECU-DCC N° 2 - FUSIBLE D/L - RELÉ DE PUERTA DEL MALETERO - RELÉ DE LAS CERRADURAS DE TODAS LAS PUERTAS - D-DR UNLOCK RELAY - RELÉ DE DESBLOQUEO DOBLE DE LA PUERTA IZQUIERDA |
*5 |
ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
*6 |
DLC3 |

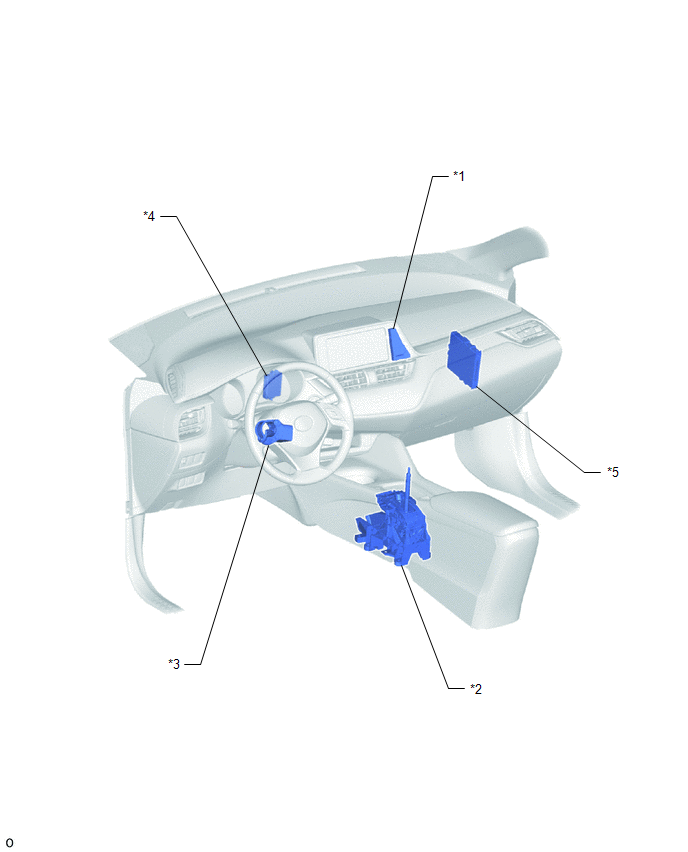

ILUSTRACIÓN
*1 |
CONJUNTO DEL RELOJ - INDICADOR LUMINOSO DE SEGURIDAD |
*2 |
CONJUNTO DE LA UNIDAD DE CONTROL DEL DISPOSITIVO DE BLOQUEO DEL CAMBIO |
*3 |
ECU DE BLOQUEO DE LA DIRECCIÓN (CONJUNTO DEL SOPORTE SUPERIOR O ACTUADOR DEL MECANISMO DE BLOQUEO DE LA DIRECCIÓN) |
*4 |
CAJA DE CÓDIGOS ID (ECU DEL CÓDIGO DEL INMOVILIZADOR) |
*5 |
ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) |
- |
- |
