DESCRIPCIÓN
Este DTC se memoriza cuando el conjunto de la ECU de la llave transmisora no detecta que el conjunto del interruptor de advertencia de desbloqueo está activado, incluso cuando el conjunto del interruptor de encendido está en posición ON.
|
N° de DTC |
Elemento detectado |
Condición de detección del DTC |
Área afectada |
Nota |
|---|---|---|---|---|
|
B2780 |
Anomalía del interruptor de advertencia de desbloqueo de la llave / del interruptor pulsador |
No se detecta que el conjunto del interruptor de advertencia de desbloqueo esté activado cuando el interruptor de encendido está en posición ON (lógica de detección de 1 ciclo*). |
|
|
|
Estado del vehículo cuando se detecta una avería |
Funcionamiento a prueba de fallos si se ha detectado una avería |
|---|---|
|
El motor no se puede arrancar |
- |
|
N° de DTC |
Lista de datos y prueba activa |
|---|---|
|
B2780 |
Key SW |

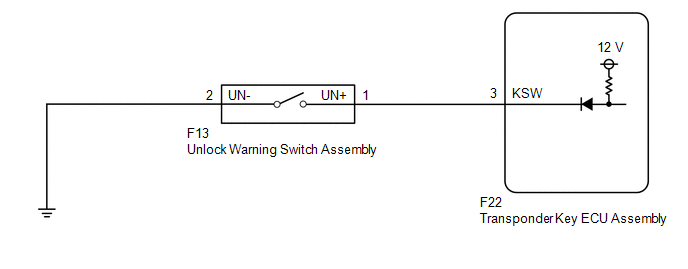

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Haga clic aquí
PROCEDIMIENTO
|
1. |
BORRE EL DTC |
(a) Borre los DTC.
Body Electrical > Immobiliser > Clear DTCs
|
|
2. |
COMPRUEBE SI SE EMITEN DTC |
(a) Compruebe si se emiten DTC.
Body Electrical > Immobiliser > Trouble CodesOBSERVACIÓN:
Antes de comprobar los DTC, lleve a cabo la "Operación de confirmación de la emisión de DTC".
OK:
No se emite el DTC B2780.
Resultado:
|
Resultado |
Vaya a |
|---|---|
|
B2780 no se emite. |
A |
|
Se emite el B2780 |
B |
| A | |
INSPECCIONE CON EL MÉTODO DE SIMULACIÓN |
|
|
3. |
INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO |
(a) Extraiga el conjunto del interruptor de advertencia de desbloqueo.
Haga clic aquí
(b) Inspeccione el conjunto del interruptor de advertencia de desbloqueo.
Haga clic aquí
| MAL | |
REEMPLACE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO |
|
|
4. |
INSPECCIONE EL MAZO Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO - CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA Y MASA DE LA CARROCERÍA) |
(a) Desconecte el conector F13 del conjunto del interruptor de advertencia de desbloqueo.
(b) Desconecte el conector F22 del conjunto de la ECU de la llave transmisora.
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
F13-1 (UN+) - F22-3 (KSW) |
Siempre |
Inferior a 1 Ω |
|
F13-2 (UN-) - Masa de la carrocería |
Siempre |
Inferior a 1 Ω |
|
F13-1 (UN+) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
F22-3 (KSW) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
| OK | |
SUSTITUYA EL CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA
|
| MAL | |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
