Toyota CH-R Manual de Taller: No hay comunicación en el sistema inmovilizador (B2796)

DESCRIPCIÓN

El DTC se almacena cuando se inserta una llave en el cilindro de la llave de contacto pero no se establece ninguna comunicación entre la llave y el conjunto de la ECU de la llave transmisora.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Nota

B2796

No hay comunicación en el sistema inmovilizador

El código ID de la llave no se puede transmitir al conjunto de la ECU de la llave transmisora (lógica de detección de 1 ciclo*).

  • Llave
  • Mazo de cables o conector
  • Bobina de la llave transmisora
  • Conjunto de la ECU de la llave transmisora
  • Inserte la llave en el cilindro de la llave de encendido.
  • *: Solo se emite si se ha producido una avería.
Estado del vehículo y funcionamiento a prueba de fallos si se ha detectado una avería

Estado del vehículo cuando se detecta una avería

Funcionamiento a prueba de fallos si se ha detectado una avería

El motor no se puede arrancar

-

Lista de datos relacionados y prueba activa

N° de DTC

Lista de datos y prueba activa

B2796

-

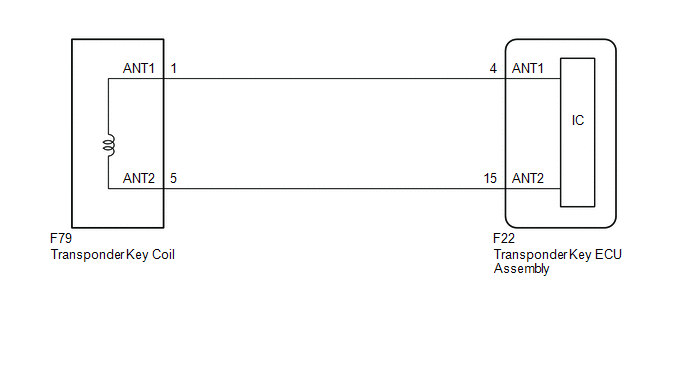

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Si se sustituye el conjunto de la ECU de la llave transmisora o la llave, consulte Registro.

    Haga clic aquí

  • Tras la reparación, lleve a cabo la "Operación de confirmación de la emisión de DTC" para comprobar que no se emite ningún DTC.

PROCEDIMIENTO

1.

BORRE EL DTC

(a) Borre los DTC.

Body Electrical > Immobiliser > Clear DTCs
SIGUIENTE

2.

COMPRUEBE SI SE EMITEN DTC

(a) Introduzca y retire cada llave registrada de una en una y compruebe cada vez si se emiten códigos DTC.

Body Electrical > Immobiliser > Trouble Codes

OBSERVACIÓN:

Antes de comprobar los DTC, lleve a cabo la "Operación de confirmación de la emisión de DTC".

OK:

No se emite el B2796.

Resultado:

Resultado

Vaya a

B2796 no se emite.

A

Si se emite el DTC B2796 para todas las llaves

B

Si se emite el DTC B2796 para alguna de las llaves

C

A

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

C

IR AL PUNTO 6

B

3.

SUSTITUYA EL CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA

(a) Sustituya el conjunto de la ECU de la llave transmisora por uno nuevo.

Haga clic aquí

OBSERVACIÓN:

Consulte el apartado "registro".

Haga clic aquí

AVISO:

El registro del código ID de la llave es necesario cuando se sustituye el conjunto de la ECU de la llave transmisora.

Haga clic aquí

SIGUIENTE

4.

BORRE EL DTC

(a) Borre los DTC.

Body Electrical > Immobiliser > Clear DTCs
SIGUIENTE

5.

COMPRUEBE SI SE EMITEN DTC

(a) Compruebe si se emiten DTC.

Body Electrical > Immobiliser > Trouble Codes

OBSERVACIÓN:

Antes de comprobar los DTC, lleve a cabo la "Operación de confirmación de la emisión de DTC".

OK:

No se emite el DTC B2796.

Resultado:

Resultado

Vaya a

B2796 no se emite.

A

Se emite el B2796

B

A

FIN (CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA DEFECTUOSO)

B

SUSTITUYA LA LLAVE QUE EMITE EL DTC

6.

SUSTITUYA LA LLAVE

(a) Sustituya la llave que hizo almacenar el DTC.

AVISO:

El registro del código ID de la llave es necesario cuando se sustituye la llave.

Haga clic aquí

SIGUIENTE

7.

BORRE EL DTC

(a) Borre los DTC.

Body Electrical > Immobiliser > Clear DTCs
SIGUIENTE

8.

COMPRUEBE SI SE EMITEN DTC

(a) Compruebe si se emiten DTC.

Body Electrical > Immobiliser > Trouble Codes

OBSERVACIÓN:

Antes de comprobar los DTC, lleve a cabo la "Operación de confirmación de la emisión de DTC".

OK:

No se emite el DTC B2796.

Resultado:

Resultado

Vaya a

B2796 no se emite.

A

Se emite el B2796

B

A

FIN (LA LLAVE ESTABA DEFECTUOSA)

B

SUSTITUYA EL CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA
