EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajustes, calibrado, inicialización o registro) que hay que llevar a cabo tras retirar, instalar o sustituir piezas en el proceso de instalación o extracción del conjunto de la ECU de la llave transmisora.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución	Procedimientos necesarios	Efectos/inoperante al no llevarse a cabo	Vinculado
Desconecte el cable del terminal negativo de la batería	Inicialice el mecanismo de bloqueo de la puerta trasera	Sistema eléctrico del cierre centralizado de puertas
	Memorice el punto muerto del ángulo de dirección	Sistema de aviso de cambio involuntario de carril (con control de la dirección)
	Memorice el punto muerto del ángulo de dirección	Sistema de seguridad anticolisión
Conjunto de la ECU de la llave transmisora	Lleve a cabo el registro del código (sistema del inmovilizador)	Arranque del motor	Sin sistema de llave inteligente:

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA UNIDAD DE AIRE ACONDICIONADO (para especificaciones para climas fríos)

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LA UNIDAD DE AIRE ACONDICIONADO (excepto para vehículos con especificaciones para climas fríos)

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA

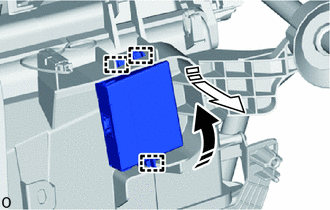

(a) Desenganche las guías y extraiga el conjunto de la ECU de la llave transmisora como se muestra en la ilustración.

	Extraiga en esta dirección (1)
	Extraiga en esta dirección (2)
