LISTA DE DATOS / PRUEBA ACTIVA

LISTA DE DATOS

AVISO:

En la siguiente tabla, los valores de la columna "Estado normal" son los valores de referencia. No se fíe únicamente de estos valores para determinar si alguna pieza está defectuosa.

OBSERVACIÓN:

La utilización del Techstream para leer la lista de datos permite leer los valores o los estados de los interruptores, los sensores, los actuadores y otros elementos sin tener que extraer ninguna pieza. Esta inspección no intrusiva puede ser muy útil ya que se pueden detectar señales o estados intermitentes antes de tocar ninguna pieza o cableado. La lectura de información de la lista de datos en las primeras etapas de la localización de averías es una forma de ahorrar tiempo de diagnóstico.

(a) Caliente el motor.

(b) Apague el interruptor de encendido.

(c) Conecte el Techstream al DLC3.

(d) Coloque el interruptor de encendido en posición ON.

(e) Encienda el Techstream.

(f) Acceda a los siguientes menús:

(1) Para el juego de instrumentos: Body Electrical / Combination Meter / Data List.

(2) para ABS/VSC/TRAC/EPB: Chassis / ABS/VSC/TRAC/EPB / Data List.

(3) Para el motor: Powertrain / Engine / Data List.

(g) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

(1) Juego de instrumentos

Body Electrical > Combination Meter > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

P-Seatbelt Buckle SW

Interruptor de la hebilla del cinturón de seguridad del pasajero delantero

OFF u ON

OFF: Cinturón de seguridad del asiento del pasajero delantero abrochado

ON: Cinturón de seguridad del asiento del pasajero delantero desabrochado

-

Vehicle Speed Meter

Velocidad del vehículo

Mín.: 0 km/h (0 mph), máx.: 255 km/h (158 mph)

Casi el mismo valor que la velocidad real del vehículo

-

Engine Rpm

Régimen del motor

Mín.: 0 rpm, máx.: 12,750 rpm

Casi igual a la posición real del cuentarrevoluciones

-

Coolant Temperature

Temperatura del refrigerante del motor

Mín.: 0°C (0°F), máx.: 127.5°C(261.5°F)

75 a 100°C (167 a 212°F): Después de calentar el motor

-

Water Level SW

Interruptor de advertencia de nivel

OFF u ON

OFF: Interruptor de advertencia de nivel en posición OFF

ON: Interruptor de advertencia de nivel en posición ON

-

Multi Display Select Switch

Interruptor de la almohadilla del volante (DISP)

OFF u ON

OFF: Interruptor de la almohadilla del volante (DISP) sin pulsar

ON: Interruptor de la almohadilla del volante (DISP) pulsado

-

+B Voltage Value

Tensión de la batería

Mín.: 0 V, máx.:25.5 V

11 a 14 V

-

Fuel Input

Entrada de combustible

Mín.: 0 L, Máx.:127.5 L

  • El indicador del receptor de combustible indica

    F: 45.0 L

  • El indicador del receptor de combustible indica

    3/4: 35.4 L

  • El indicador del receptor de combustible indica

    1/2: 25.0 L

  • El indicador del receptor de combustible indica

    1/4: 14.6 L

  • El indicador del receptor de combustible indica

    E: 5.0 L

Unidad: litro

Ambient Temperature

Temperatura exterior

Mín.: -40°C (-40°F), máx.: 87.5°C (189.5°F)

Casi la misma que la temperatura real externa

La temperatura que se muestra en la pantalla de información múltiple es de -40 a 50°C (-40 a 122°F)

Rheostat value

Entrada del interruptor del reóstato de control de luces

Mín.: 0 %, máx.: 100 %

Aumenta de 0 a 100 a medida que el interruptor del reóstato de control de las luces se gira de izquierda a derecha

-

HV System Indicator

Valor del indicador del sistema híbrido

Mín.: -101 %, máx.: 511 %

-101 a 511 %

*1

Multi Switch (Up)

Interruptor de la almohadilla del volante (hacia arriba)

OFF u ON

OFF: Interruptor liberado

ON: Interruptor pulsado

-

Multi Switch (Down)

Interruptor de la almohadilla del volante (hacia abajo)

OFF u ON

OFF: Interruptor liberado

ON: Interruptor pulsado

-

Multi Switch (Menu)

Interruptor de la almohadilla del volante (menú)

OFF u ON

OFF: Interruptor liberado

ON: Interruptor pulsado

-

Multi Switch (Enter)

Interruptor de la almohadilla del volante (Entrar)

OFF u ON

OFF: Interruptor liberado

ON: Interruptor pulsado

-

Multi Switch (Right)

Interruptor de la almohadilla del volante (lado derecho)

OFF u ON

OFF: Interruptor liberado

ON: Interruptor pulsado

-

Multi Switch (Left)

Interruptor de la almohadilla del volante (lado izquierdo)

OFF u ON

OFF: Interruptor liberado

ON: Interruptor pulsado

-

2nd-Row Seatbelt Buckle (R)

Interruptor de la hebilla (lado trasero derecho)

OFF u ON

OFF: Placa de la lengüeta (para el lado trasero derecho) sin insertar

ON: Placa de la lengüeta (para el lado trasero derecho) insertada

*2

2nd-Row Seatbelt Buckle (L)

Interruptor de la hebilla (lado trasero derecho)

OFF u ON

OFF: Placa de la lengüeta (para el lado trasero izquierdo) sin insertar

ON: Placa de la lengüeta (para el lado trasero izquierdo) insertada

*2

2nd-Row Seatbelt Buckle (C)

Interruptor de la hebilla (lado trasero derecho)

OFF u ON

OFF: Placa de la lengüeta (para el lado trasero central) sin insertar

ON: Placa de la lengüeta (para el lado trasero central) insertada

*2

Oil Pressure Switch

Interruptor de presión del aceite

OFF u ON

OFF: Motor arrancado

ON: Motor sin arrancar

-

Turn Signal Switch (Right)

Interruptor de presión del aceite

OFF u ON

OFF: Interruptor del intermitente derecho desactivado

ON: Interruptor del intermitente derecho activado

-

Turn Signal Switch (Left)

Interruptor del intermitente izquierdo

OFF u ON

OFF: Interruptor del intermitente izquierdo desactivado

ON: Interruptor del intermitente izquierdo activado

-

Hazard Flasher Switch

Interruptor de advertencia de riesgo

OFF u ON

OFF: Interruptor de advertencia de riesgo desactivado

ON: Interruptor de advertencia de riesgo activado

-

Passenger Occupant Detection Switch

Sensor de detección de ocupante

OFF u ON

OFF: Asiento del pasajero delantero desocupado

ON: Asiento del pasajero delantero ocupado

*3

Turn Switch Signal (Full Turn)

Estado del interruptor de los intermitentes

OFF u ON

OFF: Interruptor de los intermitentes desactivado

ON: Interruptor de los intermitentes activado (giro completo)

-

Multi Switch (Back)

Interruptor de la almohadilla del volante (lado trasero)

OFF u ON

OFF: Interruptor liberado

ON: Interruptor pulsado

-

Key Remind Sound

Estado del ajuste de sonido del recordatorio de la llave

Normal, lento, rápido

Se muestra un valor personalizado

*4

Driver Side Seatbelt Warning Buzzer

Ajuste del avisador acústico del cinturón de seguridad del conductor

OFF u ON

OFF: El avisador acústico del cinturón de seguridad no suena a una velocidad del vehículo de 20 km/h (12 mph) o más cuando el cinturón de seguridad del asiento del conductor está desabrochado

ON: El avisador acústico del cinturón de seguridad funciona a una velocidad del vehículo de 20 km/h (12 mph) o más cuando el cinturón de seguridad del asiento del conductor está desabrochado

Muestra el ajuste personalizado del avisador acústico de advertencia del cinturón de seguridad del lado del conductor

P-Seatbelt Warning Buzzer

Ajuste del avisador acústico de advertencia del cinturón de seguridad del pasajero delantero

OFF u ON

OFF: El avisador acústico de advertencia del cinturón de seguridad no suena a una velocidad del vehículo de al menos 20 km/h (12 mph) cuando el cinturón de seguridad del pasajero delantero está desabrochado

ON: El avisador acústico de advertencia del cinturón de seguridad suena a una velocidad del vehículo de al menos 20 km/h (12 mph) cuando el cinturón de seguridad del pasajero delantero está desabrochado

Muestra el ajuste personalizado del avisador acústico de advertencia del cinturón de seguridad del lado del pasajero delantero

Rear Seatbelt Warning Buzzer

Avisador acústico del cinturón de seguridad trasero

OFF u ON

Se muestra un valor personalizado

*2

ECO Drive Indicator Zone

Ajuste de la zona de indicador de conducción ECO

OFF u ON

OFF: Active

ON: No activo

-

ECO Drive Indicator Light

Estado del de indicador luminoso de conducción ECO

OFF u ON

Se muestra un valor personalizado

-

ODO Display Time After IG OFF Setting

Ajuste del tiempo de visualización ODO tras cambiar el interruptor de encendido a la posición OFF

30 seg, 60 seg, 600 seg, OFF

Muestra el ajuste personalizado del cuentakilómetros del tiempo de visualización tras desactivar el interruptor de encendido

-

Lane Change Flashing Times Setting

Ajuste del número de parpadeos para el cambio de carril

OFF, 3, 4, 5, 6, 7

Se muestra un valor personalizado

-

TPMS System

Existencia de la función

With o Without

Con: Con sistema de advertencia de la presión de los neumáticos

Sin: Sin sistema de advertencia de la presión de los neumáticos

-

LDA System

Existencia de la función

With o Without

Con: con Toyota Safety Sense P

Sin: sin Toyota Safety Sense P

-

VSC System

Existencia de la función

With o Without

Con: Con sistema de control de estabilidad del vehículo

Sin: Sin sistema de control de estabilidad del vehículo

-

PCS System

Existencia de la función

With o Without

Con: con Toyota Safety Sense P

Sin: sin Toyota Safety Sense P

-

ICS System

Existencia de la función

With o Without

Con: Con sistema de sonar de espacio libre inteligente

Sin: Sin sistema de sonar de espacio libre inteligente

-

Radar Cruise System

Existencia de la función

With o Without

Con: con Toyota Safety Sense P

Sin: sin Toyota Safety Sense P

-

Flasher Sound Tone Setting

Estado del ajuste de tono del sonido de los intermitentes

Tono 1, Tono 2, Tono 3

Se muestra un valor personalizado

-

Clearance Sonar System

Existencia de la función

With o Without

Con: Con sistema intuitivo de asistencia al estacionamiento

Sin: sin sistema de asistencia al estacionamiento intuitivo

-

Road Sign Assist System

Existencia de la función

With o Without

Con: Con sistema de asistencia de señales de carretera

Sin: Sin sistema de asistencia de señales de carretera

-

Number of Trouble Code

El número de DTC registrados actualmente

Mín.: 0, máx.: 255

0

-

  • *1: Aunque el elemento se muestra en el Techstream no es aplicable a este vehículo.
  • *2: Con advertencia del cinturón de seguridad del asiento del pasajero trasero
  • *3: Sin sistema de clasificación de ocupantes
  • *4: Sin sistema de llave inteligente

(2) ABS / VSC / TRAC/ EPB

Chassis > ABS/VSC/TRAC/EPB > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Vehicle Speed

Lectura del sensor de velocidad máxima de la rueda

Mín.: 0 km/h (0 mph), máx.: 326 km/h (202 mph)

Vehículo parado: 0 km/h (0 mph)

Cuando se conduce a velocidad constante: No hay grandes variaciones

(3) Motor y ECT

Powertrain > Engine and ECT > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Engine Speed

Régimen del motor

Mín.: 0 rpm, máx.: 16,383 rpm

710 a 810 rpm: Al ralentí con el motor caliente

Cuando el sensor de posición del cigüeñal está averiado, el régimen del motor es aproximadamente 0 rpm o difiere en gran medida del régimen real del motor.

Coolant Temp

Temperatura del refrigerante del motor

Mín.: -40°C (-40°F), máx.: 140°C (284°F)

75 a 100°C (167 a 212°F): Después de calentar el motor

Se trata de la temperatura del refrigerante del motor.

OBSERVACIÓN:

  • Después del calentamiento del motor, la temperatura del refrigerante del motor es de 75 a 100°C (167 a 212°F).
  • Después de una larga fuga, la temperatura del refrigerante del motor, la temperatura del aire de admisión y la temperatura ambiente son aproximadamente iguales.
  • Si el valor es de -40°C (-40°F) o 135°C (275°F), existe un cortocircuito o un circuito abierto en el sensor.
  • Compruebe si el motor se calienta en exceso cuando se indica un valor de 135°C (275°F).

PRUEBA ACTIVA

OBSERVACIÓN:

Si realiza las pruebas activas con el Techstream, podrá accionar los relés, las VSV, los actuadores y otros elementos sin tener que extraer ninguna pieza. Esta inspección funcional no intrusiva puede ser muy útil ya que se puede detectar un funcionamiento intermitente antes de tocar ninguna pieza o cableado. La realización de la prueba activa en las primeras etapas de la localización de averías es una forma de ahorrar tiempo de diagnóstico. La información de la lista de datos se puede visualizar durante las pruebas activas.

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Combination Meter / Active Test.

(e) Realice la prueba activa según la pantalla del Techstream.

Body Electrical > Combination Meter > Active Test

Pantalla del tester

Elemento de medición

Rango de control

Nota de diagnóstico

Speed Meter Operation

Velocímetro

OFF, 0, 40, 80, 120, 160, 200, 240, 280

Hay una desviación de los valores que aparecen en la pantalla del velocímetro (rango de control → pantalla del velocímetro)

(1) para el velocímetro del medidor*1 Referencia km/h:
  • 40 → 41.7 a 46.2
  • 80 → 83.4 a 88.4
  • 120 → 125.1 a 130.6
  • 160 → 166.2 a 173.2
  • 200 → 207.7 a 215.7
(2) para el velocímetro del medidor*2 Referencia km/h:
  • 40 → 38.7 a 43.2
  • 80 → 79.3 a 84.3
  • 120 → 120.3 a 125.3
  • 200 → 202.1 a 207.1
(3) para el velocímetro del medidor*3 Referencia mph:
  • 40 → 39.5 a 42.3
  • 80 → 80.2 a 83.4
  • 120 → 121.2 a 124.4

TachoMeter Operation

Cuentarrevoluciones

OFF, 0, 1,000, 2,000, 3,000, 4,000, 5,000, 6,000, 7,000

-

Fuel Meter Operation

Indicador del receptor de combustible

OFF, Sender E, Empty, Warning, 1/4, 1/2, 3/4, Full, Sender F

Consulte el funcionamiento del medidor de combustible

A/T Indicator Operation 1

Indicador de la palanca de cambios

OFF, L, 2, 3(M), 4(M), D, N, R, P

-

A/T Indicator Operation 2

Indicador de la palanca de cambios

Indicador de la palanca de cambios en posición OFF, 8, 5, 6, 7, M

-

A/T Indicator Operation 3

Indicador de la palanca de cambios

Indicador de la palanca de cambios en posición OFF, D, SIL (arriba), SIL (abajo)

-

Indicat. Lamp Airbag

Indicador de advertencia SRS

OFF u ON

-

Driver Side Seat Belt

Indicador luminoso de advertencia del cinturón de seguridad del conductor o del pasajero delantero

OFF u ON

-

Indicat. Lamp ABS

Indicador de advertencia ABS

OFF u ON

-

Indicat. Lamp Slip

Indicador luminoso de deslizamiento

OFF u ON

-

Indicat. Lamp Beam

Indicador luminoso de las luces de carretera

OFF u ON

-

Indicat. Lamp Head

Indicador luminoso de los faros delanteros

OFF u ON

*4

Indicat. Lamp Tail

Indicador luminoso de las luces traseras

OFF u ON

*5

Indicat. Lamp Fr FOG

Indicador luminoso de los faros antiniebla delanteros

OFF u ON

*6

Indicat. Pre-Collision

Indicador de advertencia PCS

OFF u ON

*7

Indicat. Lamp Fuel

Indicador de advertencia del nivel de combustible

OFF u ON

-

Indicat. Tire Pressure Warning System

Indicador de advertencia de la presión de los neumáticos

OFF u ON

-

Indicat. Lamp ECB

Indicador de advertencia de los frenos / amarillo (avería menor)

OFF u ON

-

Indicat. Lamp Brake

Indicador de advertencia del freno

OFF u ON

-

Indicat. EPS

Indicador de advertencia EPS

OFF u ON

-

Master Warning

Indicador de advertencia principal

OFF u ON

*9

Indicat. Park

Indicador de advertencia del freno de estacionamiento

OFF u ON

-

Indicat. VSC OFF

Indicador VSC OFF

OFF u ON

-

Automatic High Beam Indicator

Indicador luminoso de las luces de carretera automáticas

OFF u ON

*7

PPS Indicator

Indicador de advertencia EPS

OFF u ON

-

Turn Signal (Left) Indicator

Luz indicadora del intermitente izquierdo

OFF u ON

-

Turn Signal (Right) Indicator

Luz indicadora del intermitente derecho

OFF u ON

-

Check Engine Indicator

MIL (revise el indicador de advertencia del motor)

OFF u ON

-

BSM Control Indicator

Indicador luminoso BSM

OFF u ON

*8

Water Temperature Meter Operation

Indicador del receptor de la temperatura del refrigerante del motor

OFF, LOW, NORMAL, HIGH

Consulte el funcionamiento del medidor de la temperatura del agua

Meter Display 1

Pantalla de información múltiple

Todos en posición OFF:

-

  • *1: Sin sistema de clasificación de ocupantes
  • *2: Con sistema de clasificación de ocupantes y sin la función del sistema de luces de conducción diurna en la posición OFF
  • *3: Con sistema de clasificación de ocupantes y con la función del sistema de luces de conducción diurna en la posición OFF
  • *4: Con indicador HEAD
  • *5: Con indicador TAIL
  • *6: Con faros antiniebla delanteros
  • *7: Con control de seguridad de Toyota P
  • *8: Con sistema de supervisión de punto ciego
  • *9: Aunque el elemento se muestra en el Techstream no es aplicable a este vehículo.

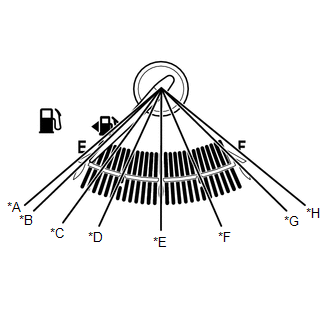

(1) Funcionamiento del medidor de combustible. (con sistema de clasificación de ocupantes)

*A

E emisora

*B

Vacío

*C

Advertencia

*D

1/4

*E

1/2

*F

3/4

*G

Lleno

*H

F emisora

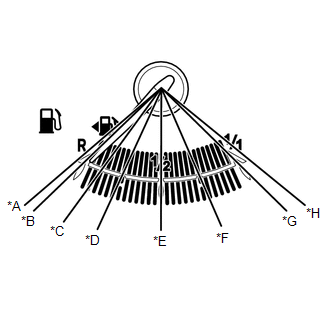

(2) Funcionamiento del medidor de combustible. (sin sistema de clasificación de ocupantes)

*A

E emisora

*B

Vacío

*C

Advertencia

*D

1/4

*E

1/2

*F

3/4

*G

Lleno

*H

F emisora

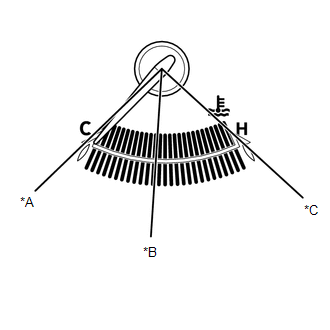

(3) Funcionamiento del medidor de la temperatura del agua.

*A

LOW

*B

NORMAL

*C

HIGH

    ComprobaciÓn/borrado De Dtc
    COMPROBACIÓN/BORRADO DE DTC REVISE EL DTC (a) Conecte el Techstream al DLC3. (b) Coloque el interruptor de encendido en posición ON. (c) Encienda el Techstream. (d) Acceda a los siguientes men ...

    InspecciÓn En El VehÍculo
    INSPECCIÓN EN EL VEHÍCULO PROCEDIMIENTO 1. INSPECCIONE EL CONJUNTO DEL JUEGO DE INSTRUMENTOS (a) Inspeccione el funcionamiento del velocímetro AVISO: El conjunto del juego de instrumen ...

    Otros materiales:

    Toyota CH-R Manual de Taller > Puertas / PortÓn Trasero: Banda Protectora De La GuarniciÓn De La Abertura De La Puerta Trasera
    Componentes COMPONENTES ILUSTRACIÓN *A Sin airbag lateral del asiento trasero *B Con airbag lateral del asiento trasero *1 BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA *2 E ...

    Toyota CH-R Manual de Taller > Sistema Toyota Entune: CÓmo Proceder A La LocalizaciÓn De AverÍas
    PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN: Siga los siguientes procedimientos para localizar las averías del sistema Entune. *: Utilice el Techstream. PROCEDIMIENTO 1. EL VEHÍCULO ENTRA EN EL TALLER SIGUIENTE ...

    Toyota CH-R Manual del propetario

    Toyota CH-R Manual de Taller

    © 2017-2019 www.tochres.com
    0.0158
