Toyota CH-R Manual de Taller: UbicaciÓn De Las Piezas
UBICACIÓN DE LAS PIEZAS

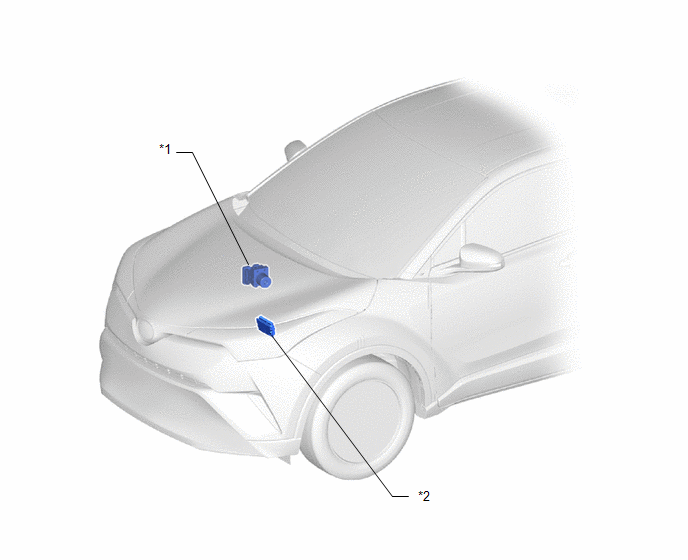

ILUSTRACIÓN
|
*1 |
CONJUNTO DEL ACTUADOR DEL FRENO (ECU DE CONTROL DE DERRAPE) |
*2 |
ECM |

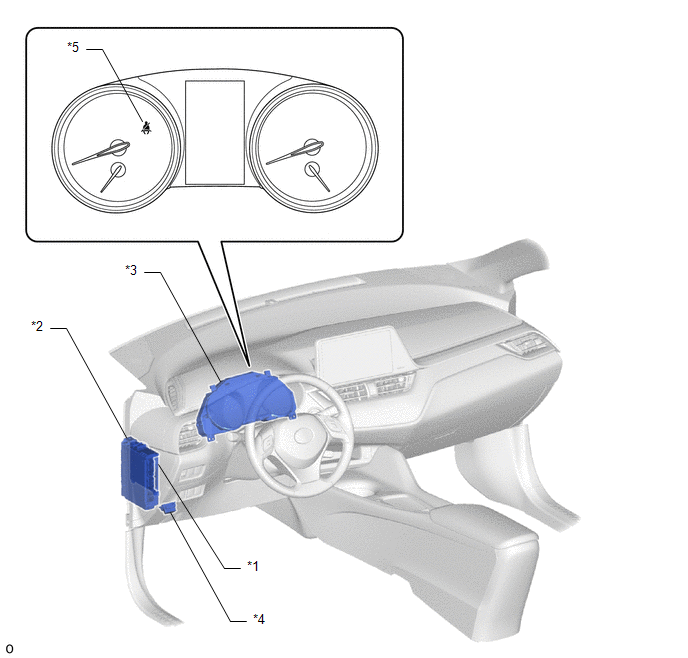

ILUSTRACIÓN
|
*1 |
ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
*2 |
CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-DCC N° 2 - FUSIBLE METER-IG2 |
|
*3 |
CONJUNTO DEL JUEGO DE INSTRUMENTOS - AVISADOR ACÚSTICO DEL CINTURÓN DE SEGURIDAD |
*4 |
DLC3 |
|
*5 |
INDICADOR DE ADVERTENCIA DEL CINTURÓN DE SEGURIDAD |
- |
- |

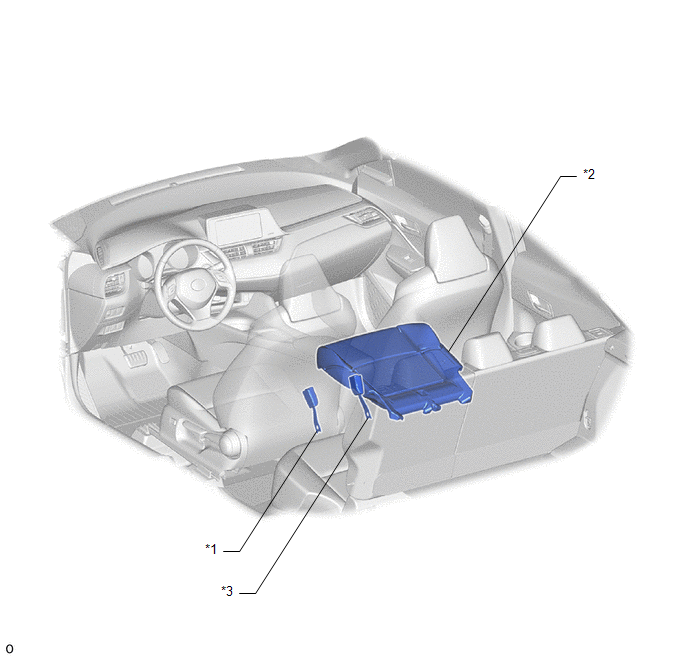

ILUSTRACIÓN
|
*1 |
CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO (ASIENTO DEL CONDUCTOR) |
*2 |
SENSOR DE DETECCIÓN DE OCUPANTE (ALMOHADILLA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL) |
|
*3 |
CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO (ASIENTO DEL PASAJERO DELANTERO) |
- |
- |
Medidas De PrecauciÓn
MEDIDAS DE PRECAUCIÓN
MODOS DEL INTERRUPTOR DE ENCENDIDO
OBSERVACIÓN:
El tipo de interruptor de encendido empleado en este modelo varía según las características
del vehículo. En la siguien ...
CÓmo Proceder A La LocalizaciÓn De AverÍas
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Utilice el siguiente procedimiento para localizar y reparar averías
del sistema de aviso de los cinturones de seguridad.
*: Utilice ...
