UBICACIÓN DE LAS PIEZAS

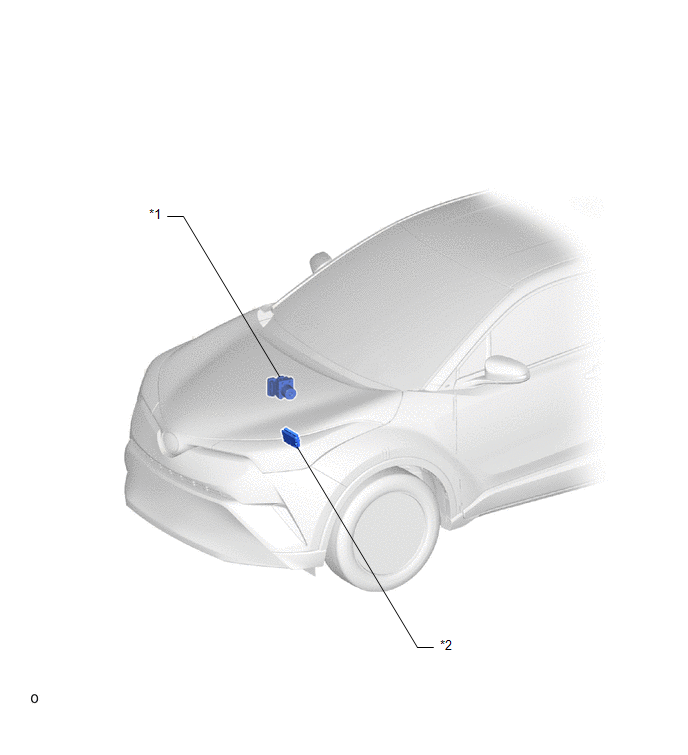

ILUSTRACIÓN

*1

CONJUNTO DEL ACTUADOR DEL FRENO (ECU DE CONTROL DE DERRAPE)

*2

ECM

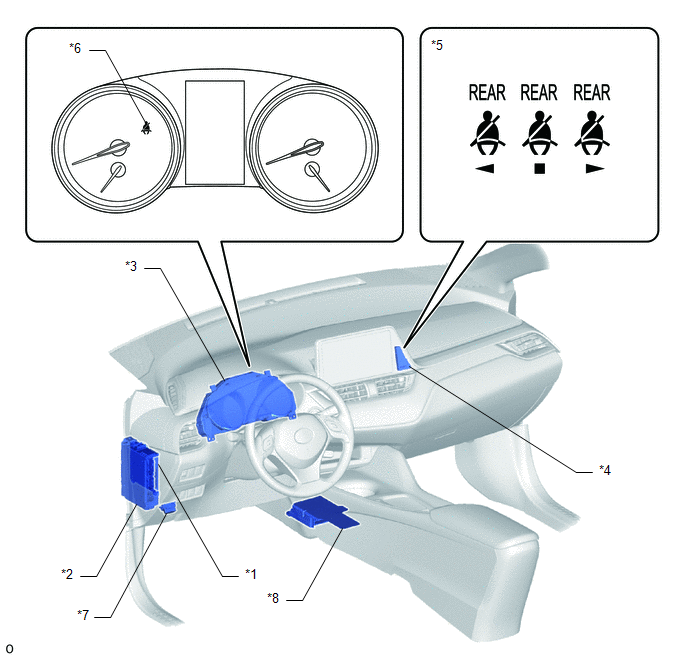

ILUSTRACIÓN

*1

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*2

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- FUSIBLE ECU-DCC N° 1

- FUSIBLE ECU-IG1 N° 4

*3

CONJUNTO DEL JUEGO DE INSTRUMENTOS

- AVISADOR ACÚSTICO DEL CINTURÓN DE SEGURIDAD

*4

CONJUNTO DEL RELOJ

*5

INDICADOR DE ADVERTENCIA DEL CINTURÓN DEL ASIENTO TRASERO

*6

INDICADOR DE ADVERTENCIA DEL CINTURÓN DE SEGURIDAD

*7

DLC3

*8

CONJUNTO DEL SENSOR DEL AIRBAG

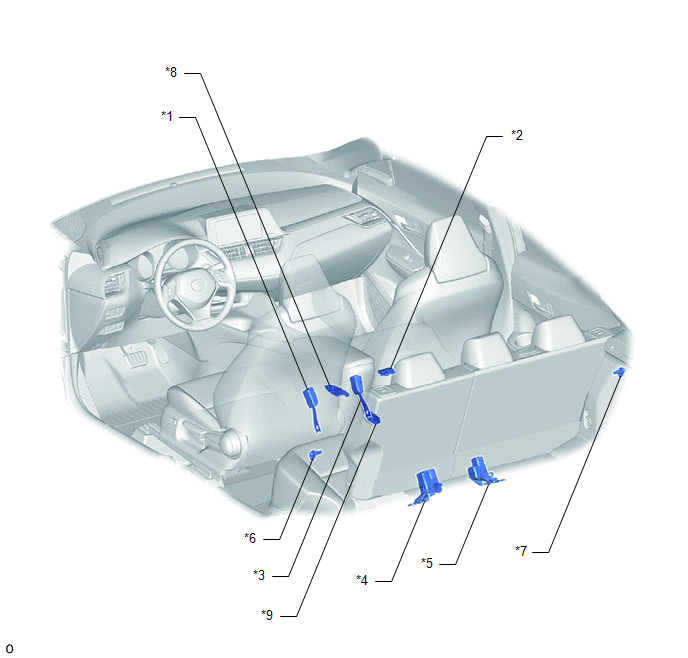

ILUSTRACIÓN

*1

CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO (ASIENTO DEL CONDUCTOR)

*2

ECU DE DETECCIÓN DE OCUPANTE

*3

CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO (ASIENTO DEL PASAJERO DELANTERO)

*4

CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO IZQUIERDO

*5

CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO

*6

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (para el lado izquierdo)

*7

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (para el lado derecho)

*8

SENSOR DE CLASIFICACIÓN DE OCUPANTES DELANTERO IZQUIERDO

*9

SENSOR DE CLASIFICACIÓN DE OCUPANTES TRASERO IZQUIERDO

-

-

    Medidas De PrecauciÓn
    MEDIDAS DE PRECAUCIÓN MODOS DEL INTERRUPTOR DE ENCENDIDO OBSERVACIÓN: El tipo de interruptor de encendido empleado en este modelo varía según las características del vehículo. En la siguien ...

    CÓmo Proceder A La LocalizaciÓn De AverÍas
    PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN: Utilice el siguiente procedimiento para localizar y reparar averías del sistema de aviso de los cinturones de seguridad. *: Utilice ...
