Toyota CH-R Manual de Taller: Sistema De Aire Acondicionado (para El Sistema De Aire Acondicionado Automático Con Sensor De Presión Del Aire Acondicionado Montado En La Parte Superior)

Toyota CH-R Manual de Taller / CalefacciÓn / Aire Acondicionado / Sistema De Aire Acondicionado (para El Sistema De Aire Acondicionado Automático Con Sensor De Presión Del Aire Acondicionado Montado En La Parte Superior)

Medidas De PrecauciÓn

MEDIDAS DE PRECAUCIÓN

MODOS DEL INTERRUPTOR DE ENCENDIDO

(a) El tipo de interruptor de encendido empleado en este modelo varía según las características del vehículo. En la siguiente tabla se indican los modos utilizados en esta sección.

Modo

Interruptor de encendido (posición)

Interruptor del motor (estado)

Interruptor de encendido desactivado

LOCK

Desactivado

Interruptor de encendido en posición ON

ON

Activado (IG)

Interruptor de encendido en posición ACC

ACC

Activado (ACC)

Arranque del motor

START

Arranque

SI SE DA CUALQUIERA DE LAS SIGUIENTES CONDICIONES, MANTENGA EL MOTOR A RALENTÍ CON EL AIRE ACONDICIONADO ENCENDIDO (RÉGIMEN DEL MOTOR POR DEBAJO DE 2,000 RPM) DURANTE AL MENOS 2 MINUTOS:

  • Se ha introducido gas refrigerante o se han sustituido piezas del A/C.
  • Ha transcurrido un largo período desde que se detuvo el motor.

AVISO:

Si el régimen del motor supera 2,000 rpm, el compresor del A/C puede estar deteriorado.

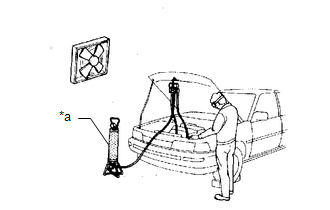

NO MANIPULE EL REFRIGERANTE EN ZONAS CERRADAS O CERCA DE LLAMAS

*a

Cilindro de carga

UTILICE SIEMPRE GAFAS PROTECTORAS

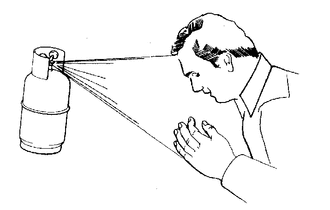

TENGA CUIDADO DE QUE EL LÍQUIDO REFRIGERANTE NO LE SALPIQUE LOS OJOS O LA PIEL

Si el líquido refrigerante entra en contacto con los ojos o la piel.

(a) Lave la zona con abundante agua fría.

ADVERTENCIA:

No se frote los ojos ni la piel.

(b) Aplíquese vaselina limpia en la piel.

(c) Vaya inmediatamente a un hospital o consulte a un médico.

NO CALIENTE NUNCA EL RECIPIENTE NI LO EXPONGA A LAS LLAMAS

TENGA CUIDADO DE QUE NO SE CAIGA EL RECIPIENTE NI SUFRA GOLPES

NO HAGA FUNCIONAR EL COMPRESOR SI NO HAY SUFICIENTE REFRIGERANTE EN EL SISTEMA DE REFRIGERACIÓN

Si no hay suficiente refrigerante en el sistema de aire acondicionado, la lubricación con aceite será insuficiente y el compresor podría resultar dañado.

Deberá tener cuidado para que esto no ocurra.

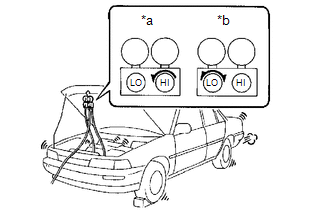

NO ABRA LA VÁLVULA DEL COLECTOR DE ALTA PRESIÓN MIENTRAS EL COMPRESOR ESTÁ EN FUNCIONAMIENTO

*a

Incorrecto

*b

Correcto

Abra y cierre solamente la válvula de baja presión.

Si se abre la válvula de alta presión, el refrigerante fluye en la dirección inversa causando la ruptura del cilindro de carga.

MEDIDAS DE PRECAUCIÓN PARA EL REFRIGERANTE HFO-1234yf [R1234yf] (con control de seguridad de Toyota P)

(a) MEDIDAS DE PRECAUCIÓN PARA EL REFRIGERANTE HFO-1234yf [R1234yf]

Haga clic aquí

TENGA CUIDADO DE NO SOBRECARGAR EL SISTEMA CON REFRIGERANTE

Si añade demasiado refrigerante al sistema, la refrigeración será insuficiente, no ahorrará combustible, recalentará el motor, etc.

NO ACCIONE EL MOTOR NI EL COMPRESOR SIN REFRIGERANTE

ADVERTENCIA:

Si lo hace, podría dañar el interior del compresor, ya que las piezas del mismo siempre están en movimiento, independientemente de si el sistema de aire acondicionado está encendido o apagado.

SISTEMA COMPLEMENTARIO DE SUJECIÓN (SRS)

Este vehículo está equipado con un sistema complementario de sujeción (SRS). Si no se realizan las operaciones de mantenimiento en el orden correcto, el sistema SRS puede inflarse de forma inesperada y provocar un accidente grave. Antes del mantenimiento (incluidas la extracción, instalación, inspección y sustitución de piezas), lea las advertencias.

Haga clic aquí

MEDIDAS DE PRECAUCIÓN GENERALES

Mientras utiliza la batería durante la inspección no acerque demasiado entre sí las sondas de prueba positiva (+) y negativa (-), dado que puede producirse un cortocircuito.

PRECAUCIONES AL SUSTITUIR EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

Cuando sustituya el conjunto del juego de instrumentos, sustitúyalo por uno nuevo. Si se utiliza un conjunto del juego de instrumentos que ha sido instalado en otro vehículo, la información almacenada en él no coincidirá con la información del vehículo y se puede almacenar un DTC.
