Toyota CH-R Manual de Taller: Desmontaje

DESMONTAJE

PROCEDIMIENTO

1. EXTRAIGA EL SECADOR DEL ENFRIADOR (fabricados para VALEO)

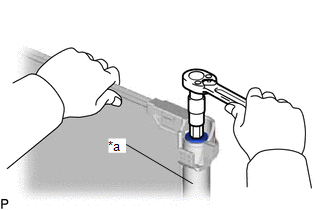

(a) Con ayuda de una llave de cubo T55 "TORX" extraiga la tapa del modulador.

*a

Modulador

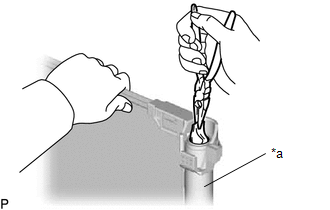

(b) Extraiga el secador del enfriador del modulador con unos alicates de punta de aguja.

*a

Modulador

2. EXTRAIGA EL SECADOR DEL ENFRIADOR (fabricados para DENSO)

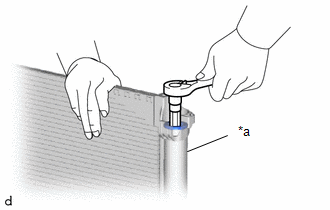

(a) Utilizando una llave hexagonal recta de 14 mm, extraiga la tapa del modulador.

*a

Modulador

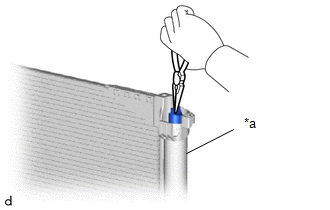

(b) Extraiga el secador del enfriador del modulador con unos alicates de punta de aguja.

*a

Modulador
