INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL INDICADOR DE LAS LUCES DE EMERGENCIA

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

4 (TB) - 1 (E)

Interruptor de advertencia de riesgo desactivado

10 kΩ o superior

Interruptor de advertencia de riesgo activado

Inferior a 1 Ω

Si el resultado no es el especificado, reemplace el conjunto del interruptor del indicador de advertencia de riesgo.

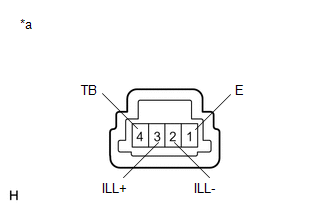

*a

Componente no conectado al mazo de cables

(Conjunto del interruptor del indicador de las luces de emergencia)

(b) Compruebe si la luz se enciende.

(1) Aplique tensión de la batería auxiliar al conjunto del interruptor de las luces de emergencia y compruebe si el interruptor se enciende.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 3 (ILL+)

Terminal negativo (-) de la batería → Terminal 2 (ILL-)

Se enciende

Si el resultado no es el especificado, reemplace el conjunto del interruptor del indicador de advertencia de riesgo.
