Toyota CH-R Manual de Taller: Avería en la conexión de la antena GPS (cortocircuito) (B15C0,B15C1)

Toyota CH-R Manual de Taller / Audio / VÍdeo / Sistema Audiovisual (para Tipo Con Radio Y Pantalla) / Avería en la conexión de la antena GPS (cortocircuito) (B15C0,B15C1)

DESCRIPCIÓN

Estos DTC se memorizan cuando se produce una avería en el conjunto de la antena de navegación.

N° de DTC	Elemento detectado	Condición de detección del DTC	Área afectada
B15C0	Avería en la conexión de la antena GPS (cortocircuito)	Avería en la antena de navegación	Conjunto de la antena de navegación Subconjunto del cable de la antena (para antena de navegación) Conjunto del receptor de radio y pantalla
B15C1	Avería en la conexión de la antena GPS (interrupción)	Avería de la fuente de alimentación de la antena de navegación	Conjunto de la antena de navegación Subconjunto del cable de la antena (para antena de navegación) Conjunto del receptor de radio y pantalla

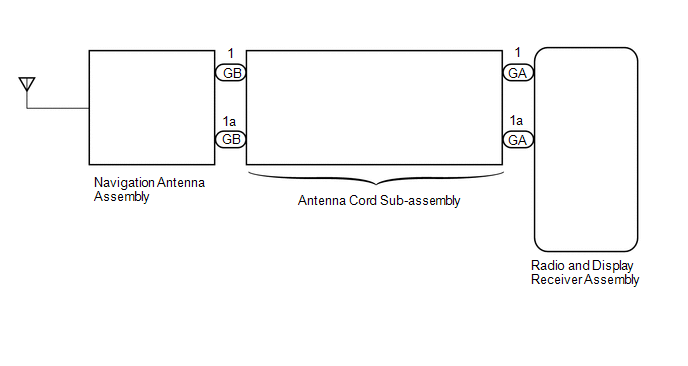

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Según las piezas que se hayan sustituido durante la inspección o el mantenimiento del vehículo, es posible que sea necesario realizar los procesos de inicialización, registro o calibración. Consulte el apartado Precauciones del sistema audiovisual.
Haga clic aquí
Al sustituir la ECU de navegación, sustitúyala siempre por una nueva. Si se instala una ECU de navegación que previamente se instaló en otro vehículo, es posible que suceda lo siguiente:
- Se almacena un DTC de avería de comunicación.
- Es posible que el conjunto del receptor de radio y pantalla no funcione adecuadamente.
Revise que el subconjunto del cable de la antena (para antena de navegación) está instalado correctamente y no está torcido, doblado ni presenta conexiones flojas antes de realizar el procedimiento siguiente.
Haga clic aquí

PROCEDIMIENTO

1.	REVISE EL DTC

(a) Borre los DTC.

Body Electrical > Navigation System > Clear DTCs

(b) Compruebe de nuevo si hay DTC y compruebe que no se emita ningún DTC.

Body Electrical > Navigation System > Trouble Codes

OK:

No se emiten otros DTC.

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

MAL

2.	SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA

(a) Sustituya el subconjunto del cable de la antena por uno nuevo o en buen estado.

Haga clic aquí

MAL

SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA

3.	INSPECCIONE EL CONJUNTO DE LA ANTENA DE NAVEGACIÓN

(a) Extraiga el conjunto de la antena de navegación.

Haga clic aquí

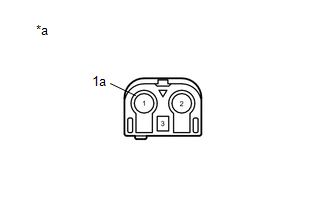

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
1-1a	Siempre	50 a 500 Ω

*a	Componente no conectado al mazo de cables (Conjunto de la antena de navegación)

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

MAL

SUSTITUYA EL CONJUNTO DE LA ANTENA DE NAVEGACIÓN
