INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Tome las máximas precauciones cuando manipule estos componentes electrónicos de precisión.
PROCEDIMIENTO

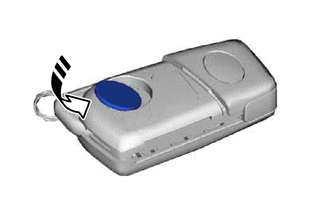

1. INSTALE LA PILA DEL TRANSMISOR
(a) Coloque una pila del transmisor nueva con el polo positivo (+) hacia arriba, como se muestra en la ilustración.
![]() |
Coloque en este sentido |
AVISO:

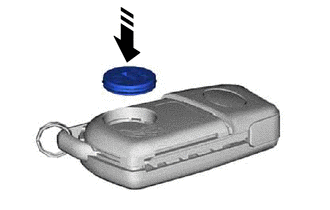

2. INSTALE LA EMPAQUETADURA DEL TRANSMISOR DE CONTROL DE LAS PUERTAS
(a) Coloque la empaquetadura del transmisor de control de las puertas como se indica en la ilustración.
![]() |
Coloque en este sentido |

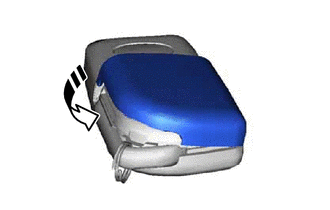

3. INSTALE LA CUBIERTA DEL ALOJAMIENTO DEL TRANSMISOR
(a) Instale la cubierta del alojamiento del transmisor tal y como se muestra en la ilustración.
![]() |
Coloque en este sentido |
