Toyota CH-R Manual de Taller: UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

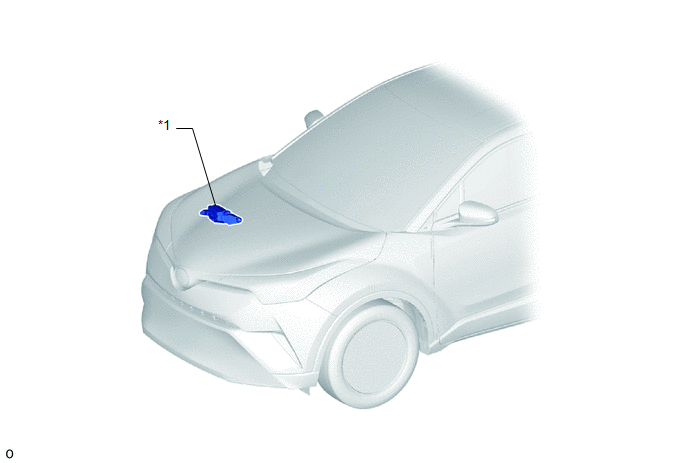

ILUSTRACIÓN

*1

BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR N° 2

- FUSIBLE S/HTR F/R

- FUSIBLE S/HTR F/L

-

-

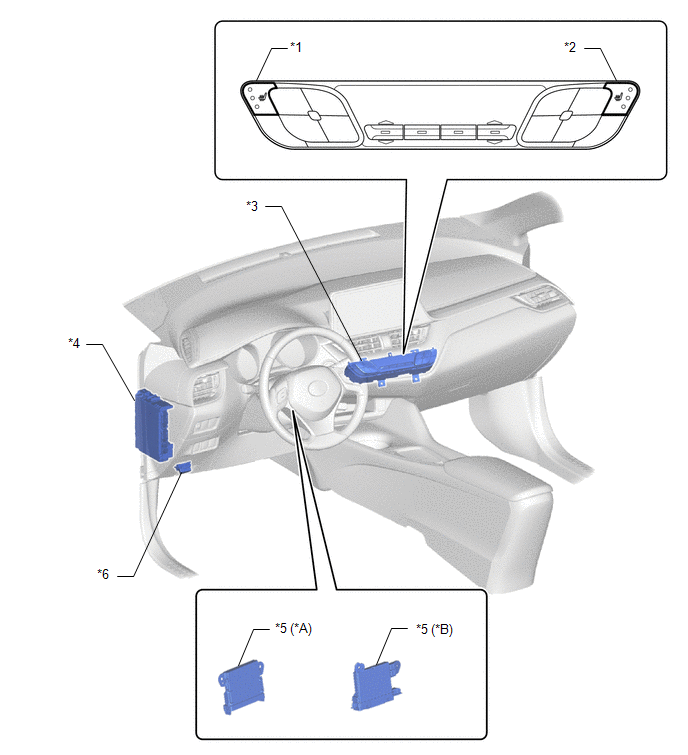

ILUSTRACIÓN

*A

Fabricados por TMMT

*B

Fabricados por TMC

*1

INTERRUPTOR DE LA CALEFACCIÓN DE LOS ASIENTOS (LADO IZQUIERDO)

*2

INTERRUPTOR DERECHO DE LA CALEFACCIÓN DE LOS ASIENTOS (LADO DERECHO)

*3

CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

*4

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- FUSIBLE ECU-IG1 N° 4

*5

CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

*6

DLC3

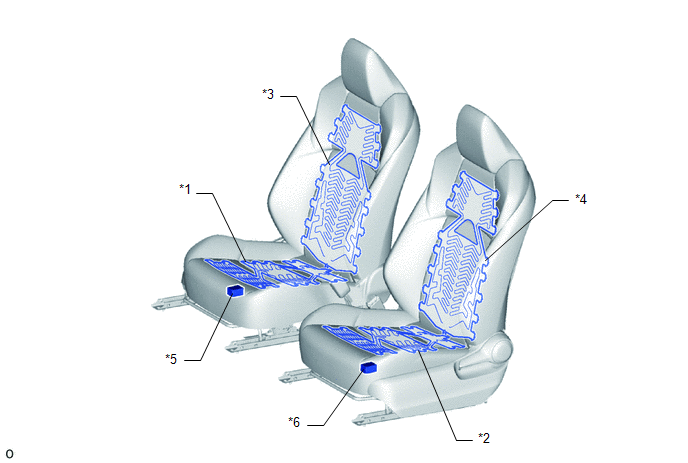

ILUSTRACIÓN

*1

CONJUNTO DE LA CALEFACCIÓN DEL COJÍN DEL ASIENTO DELANTERO DERECHO

*2

CONJUNTO DE LA CALEFACCIÓN DEL COJÍN DEL ASIENTO DELANTERO IZQUIERDO

*3

CONJUNTO DE LA CALEFACCIÓN DEL RESPALDO DEL ASIENTO DELANTERO DERECHO

*4

CONJUNTO DE LA CALEFACCIÓN DEL RESPALDO DEL ASIENTO DELANTERO IZQUIERDO

*5

SUBCONJUNTO DEL CONTROL DE LA CALEFACCIÓN DEL ASIENTO DERECHO

*6

SUBCONJUNTO DEL CONTROL DE LA CALEFACCIÓN DEL ASIENTO IZQUIERDO
