Toyota CH-R Manual de Taller: Diagrama Del Sistema

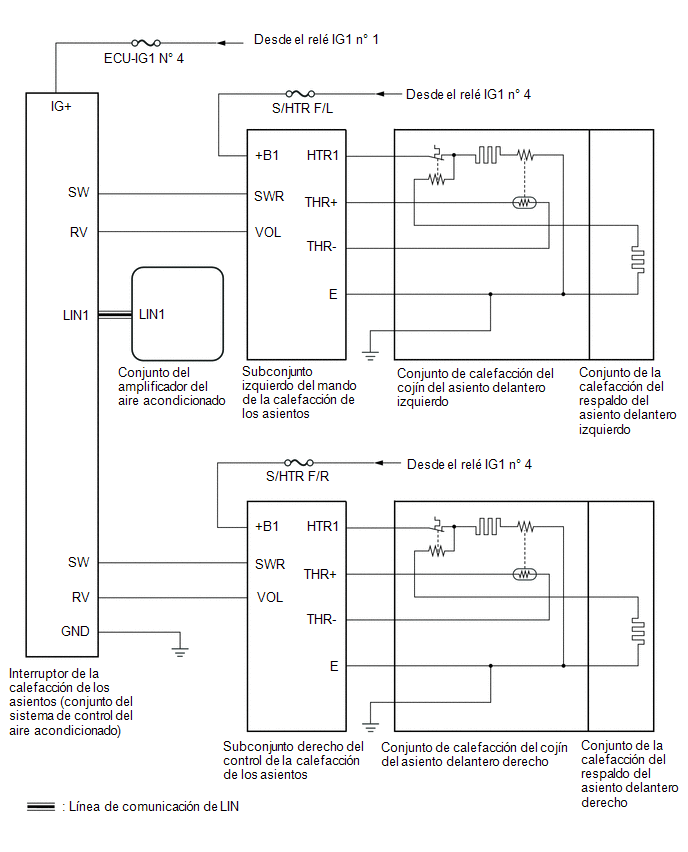

DIAGRAMA DEL SISTEMA

    Sistema De CalefacciÓn De Los Asientos
    ...

    UbicaciÓn De Las Piezas
    UBICACIÓN DE LAS PIEZAS ILUSTRACIÓN *1 BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR N° 2 - FUSIBLE S/HTR F/R - FUSIBLE S/HTR F/L - - ...
