Toyota CH-R Manual de Taller: Mando De La CalefacciÓn De Los Asientos

Toyota CH-R Manual de Taller / Asientos / Mando De La CalefacciÓn De Los Asientos

Componentes

COMPONENTES

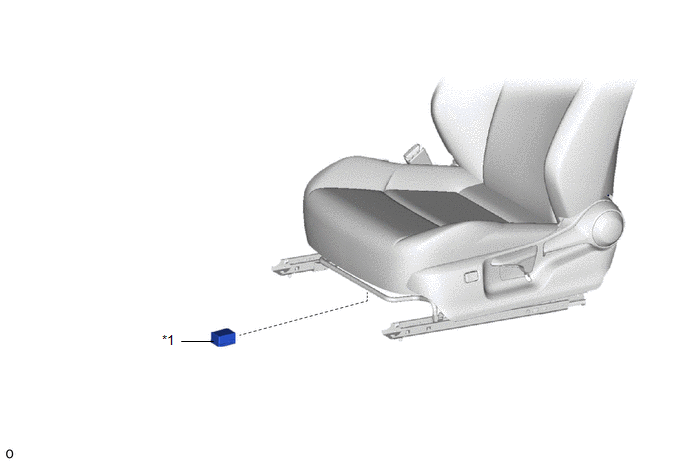

ILUSTRACIÓN

*1

SUBCONJUNTO DEL CONTROL DE LA CALEFACCIÓN DEL ASIENTO

-

-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído e instalado o sustituido las piezas durante la extracción/instalación del subconjunto del sistema de control de la calefacción del asiento.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución

Procedimiento necesario

Efecto/inoperante al no llevarse a cabo

Vinculado

Desconecte el cable del terminal negativo de la batería

Inicialice el mecanismo de bloqueo de la puerta trasera

Sistema eléctrico del cierre centralizado de puertas

Memorice el punto muerto del ángulo de dirección

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Sistema de seguridad anticolisión

ADVERTENCIA:

  • Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución".

    Haga clic aquí

  • Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.

OBSERVACIÓN:

  • Utilice el mismo procedimiento para el lado del conductor y el lado del pasajero delantero.
  • El procedimiento que se explica a continuación corresponde al lado del conductor.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO

Haga clic aquí

2. EXTRAIGA EL SUBCONJUNTO DEL CONTROL DE LA CALEFACCIÓN DE LOS ASIENTOS

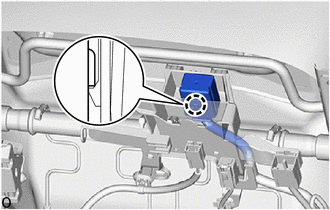

(a) Desenganche la garra para separar el subconjunto de control de la calefacción del asiento.

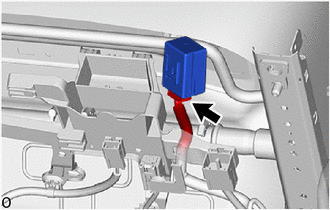

(b) Desconecte el conector para extraer el subconjunto del mando de la calefacción de los asientos.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

  • Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución".

    Haga clic aquí

  • Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.

OBSERVACIÓN:

  • Utilice el mismo procedimiento para el lado del conductor y el lado del pasajero delantero.
  • El procedimiento que se explica a continuación corresponde al lado del conductor.

PROCEDIMIENTO

1. INSTALE EL SUBCONJUNTO DEL CONTROL DE LA CALEFACCIÓN DE LOS ASIENTOS

(a) Conecte el conector.

(b) Enganche la garra para colocar el subconjunto del sistema de control de la calefacción de los asientos.

2. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO

Haga clic aquí
