Toyota CH-R Manual de Taller: Circuito de la fuente de alimentación de ECU

Toyota CH-R Manual de Taller / AnticolisiÓn / Sistema AnticolisiÓn / Circuito de la fuente de alimentación de ECU

DESCRIPCIÓN

Este circuito suministra corriente al conjunto del sensor del radar de onda milimétrica cuando el interruptor de encendido está en posición ON.

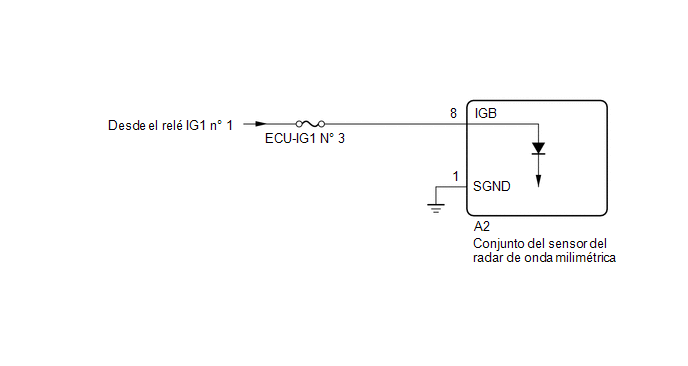

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento de inspección.

PROCEDIMIENTO

1.

INSPECCIONE EL CONJUNTO DEL SENSOR DE RADAR DE ONDA MILIMÉTRICA (TENSIÓN IGB)

(a) Desconecte el conector del conjunto del sensor de radar de onda milimétrica.

*a

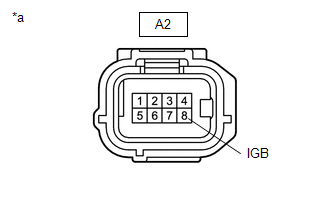

Vista frontal del conector del mazo de cables

(al conjunto del sensor del radar de onda milimétrica)

(b) Coloque el interruptor de encendido en posición ON.

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Posición del interruptor

Valor especificado

A2-8 (IGB) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

(d) Apague el interruptor de encendido.

(e) Vuelva a conectar el conector del conjunto del sensor de radar de onda milimétrica.

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CIRCUITO DE LA FUENTE DE ALIMENTACIÓN)

OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL SENSOR DE RADAR DE ONDA MILIMÉTRICA - MASA DE LA CARROCERÍA)

(a) Desconecte el conector del conjunto del sensor de radar de onda milimétrica.

*a

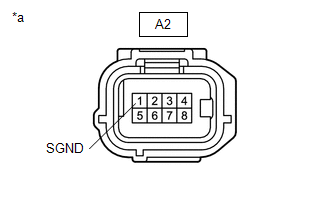

Vista frontal del conector del mazo de cables

(al conjunto del sensor del radar de onda milimétrica)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A2-1 (SGND) - Masa de la carrocería

Siempre

Inferior a 1 Ω

(c) Conecte el conector del conjunto del sensor de radar de onda milimétrica.

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
