DESCRIPCIÓN
Este DTC se almacena cuando la ECU de control de derrape (conjunto del actuador del freno) recibe una señal de circuito abierto procedente de la línea de +B del sensor del ángulo de dirección.
N° de DTC |
Elemento detectado |
Condición de detección del DTC |
Área afectada |
---|---|---|---|
C1432 |
Avería en la tensión de la fuente de alimentación del sensor del ángulo de dirección |
Con la tensión del terminal +BS entre 9.6 y 16.5 V, se recibe una señal de avería del circuito de la fuente de alimentación del sensor del ángulo de dirección procedente del sensor del ángulo de dirección. |
|
DIAGRAMA DE CONEXIONES
Consulte el DTC C1434.
Haga clic aquí
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
PROCEDIMIENTO
1. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TERMINAL DE LA FUENTE DE ALIMENTACIÓN) |
(a) Retire el volante y la cubierta de la columna. |
|
(b) Asegúrese de que no hay holgura en las piezas de fijación y conexión del conector.
(c) Desconecte el conector E69 del sensor del ángulo de dirección.
(d) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|

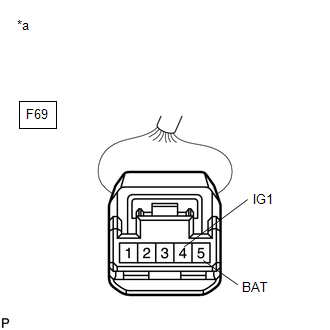

E69-5 (BAT) - Masa de la carrocería |
Siempre |
11 a 14 V |
E69-4 (IG1) - Masa de la carrocería |
Interruptor de encendido en posición ON |
11 a 14 V |
Resultado:
Resultado |
Vaya a |
---|---|
OK |
A |
MAL |
B |
B | ![]() |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CIRCUITO DE LA FUENTE DE ALIMENTACIÓN) |
|
2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TERMINAL DE MASA) |
(a) Apague el interruptor de encendido. |
|
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|

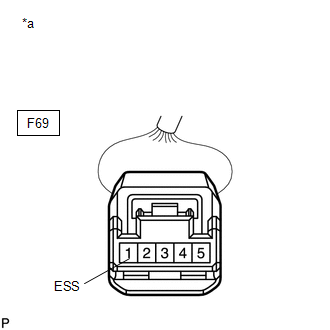

E69-1 (ESS) - Masa de la carrocería |
Siempre |
Inferior a 1 Ω |
OBSERVACIÓN:
Si la localización de averías se ha realizado siguiendo las indicaciones de la tabla de síntomas de problemas, vuelva a consultar la tabla y continúe con el paso siguiente antes de sustituir las piezas.
Haga clic aquí
OK | ![]() |
SUSTITUYA EL SENSOR DEL ÁNGULO DE DIRECCIÓN |
MAL | ![]() |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CIRCUITO DE MASA) |
