Toyota CH-R Manual de Taller: Avería en el circuito del motor (C1428)

DESCRIPCIÓN

Este DTC se almacena cuando la ECU de control de derrape (conjunto del actuador del freno) determina que se ha producido una avería en el circuito utilizado para accionar el motor de la bomba.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

C1428

Avería en el circuito del motor

Se produce una avería en el circuito del motor de la bomba.

Circuito del motor de la bomba

DIAGRAMA DE CONEXIONES

Consulte el DTC C146C.

Haga clic aquí

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Cuando sustituya la ECU de control de derrape (conjunto del actuador del freno), lleve a cabo el aprendizaje de la variante del sistema.

    Haga clic aquí

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TERMINAL +BM)

(a) Asegúrese de que no hay holgura en las piezas de fijación y conexión del conector.

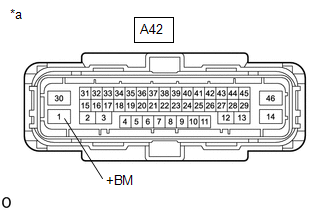

*a

Vista frontal del conector del mazo de cables

(a la ECU de control de derrape (conjunto del actuador del freno))

(b) Desconecte el conector A42 de la ECU de control de derrape (conjunto del actuador del freno).

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

A42-1 (+BM) - Masa de la carrocería

Siempre

11 a 14 V

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CIRCUITO +BM)

OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TERMINAL GND2)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A42-14 (GND2) - Masa de la carrocería

Siempre

Inferior a 1 Ω

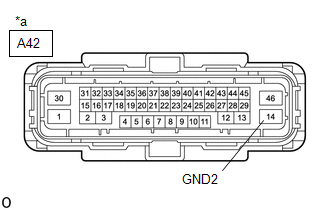

*a

Vista frontal del conector del mazo de cables

(a la ECU de control de derrape (conjunto del actuador del freno))

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CIRCUITO GND2)

OK

3.

VUELVA A CONFIRMAR EL DTC

(a) Vuelva a conectar el conector A42 de la ECU de control de derrape (conjunto del actuador del freno).

(b) Borre los DTC.

Haga clic aquí

Chassis > ABS/VSC/TRAC/EPB > Clear DTCs

(c) Apague el interruptor de encendido.

(d) Arranque el motor.

(e) Lleve a cabo una prueba en carretera.

(f) Compruebe si se emite el mismo DTC.

Haga clic aquí

Chassis > ABS/VSC/TRAC/EPB > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite el DTC C1428.

A

Se emite el DTC C1428.

B

A

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

B

SUSTITUYA EL CONJUNTO DEL ACTUADOR DEL FRENO
