Toyota CH-R Manual de Taller: Sensor Del ángulo De Dirección

Toyota CH-R Manual de Taller / Sistemas De Control Dinámico / Control De Frenos / Sensor Del ángulo De Dirección

Componentes

COMPONENTES

ILUSTRACIÓN

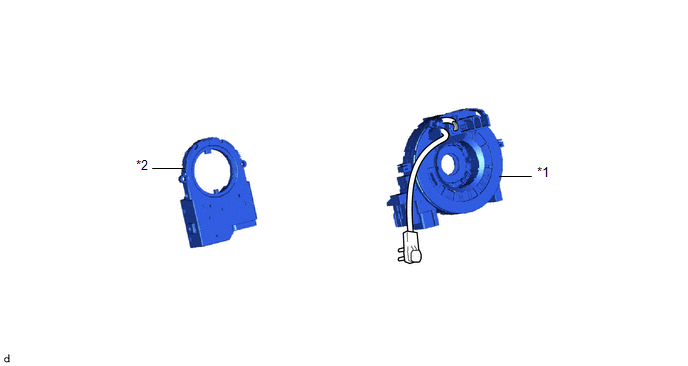

*1

SUBCONJUNTO DEL CABLE ESPIRAL

*2

SENSOR DE DIRECCIÓN

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos de ajuste necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de extraer, instalar o sustituir piezas durante la extracción/instalación del subconjunto del cable espiral con sensor.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución

Procedimientos necesarios

Efectos/inoperante al no llevarse a cabo

Vinculado

Desconecte el cable del terminal negativo de la batería

Memorice el punto muerto del ángulo de dirección

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Sistema de seguridad anticolisión

Inicialice el mecanismo de bloqueo de la puerta trasera

Sistema eléctrico del cierre centralizado de puertas

OBSERVACIÓN:

  • Siga el mismo procedimiento en vehículos RHD y LHD.
  • El siguiente procedimiento es para vehículos LHD.

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR

Haga clic aquí

2. EXTRAIGA EL SENSOR DE DIRECCIÓN

(a) Desenganche las garras y los pasadores para extraer el subconjunto del cable espiral del sensor de dirección.

AVISO:

Tenga cuidado de no dañar los pasadores del subconjunto del cable espiral o de las guías del sensor de dirección.

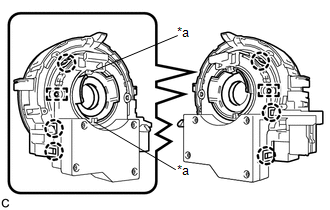

*a

Guía

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en vehículos RHD y LHD.
  • El siguiente procedimiento es para vehículos LHD.

PROCEDIMIENTO

1. INSTALE EL SENSOR DE DIRECCIÓN

(a) Alinee los pasadores y las guías, y enganche las garras para instalar el sensor de dirección en el subconjunto del cable espiral.

AVISO:

  • No extraiga la clavija de fijación antes de instalar el sensor de dirección en el subconjunto del cable espiral.
  • Tenga cuidado de no dañar los pasadores del subconjunto del cable espiral o de las guías del sensor de dirección.
  • El subconjunto del cable espiral se puede girar más de 30° aunque el interbloqueo esté enganchado. Por lo tanto, asegúrese de que las dos guías están alineadas correctamente al instalar el sensor de dirección al subconjunto del cable espiral.

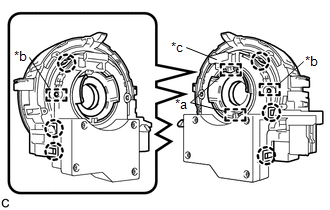

*a

Guía

*b

Pasador

*c

Clavija de fijación

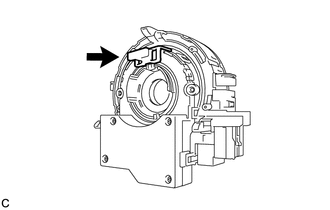

(b) Extraiga pasador de fijación del sensor de dirección.

2. INSTALE EL SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR

Haga clic aquí
