UBICACIÓN DE LAS PIEZAS

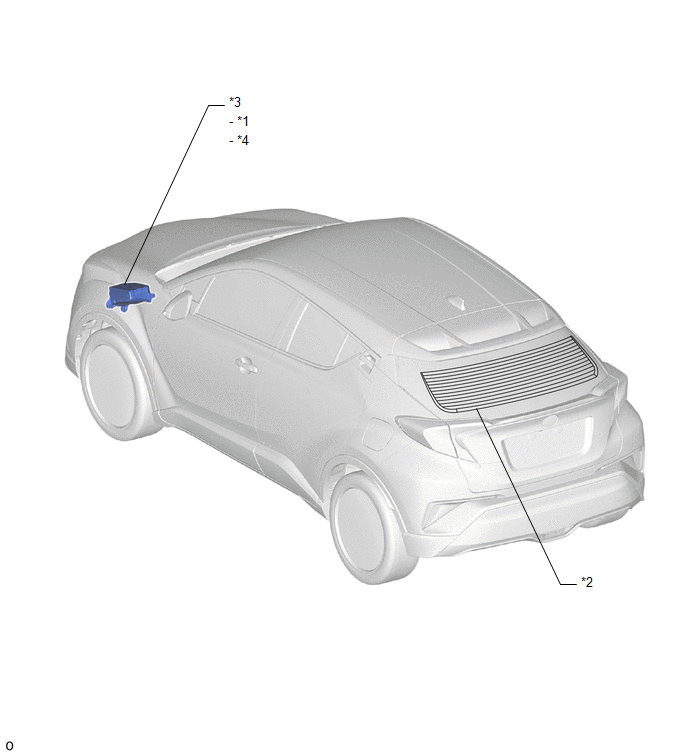

ILUSTRACIÓN

*1

RELÉ DEF

*2

LUNETA TRASERA (CABLE DEL DESEMPAÑADOR DE LA LUNETA TRASERA)

*3

BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR N° 1

*4

FUSIBLE DEF

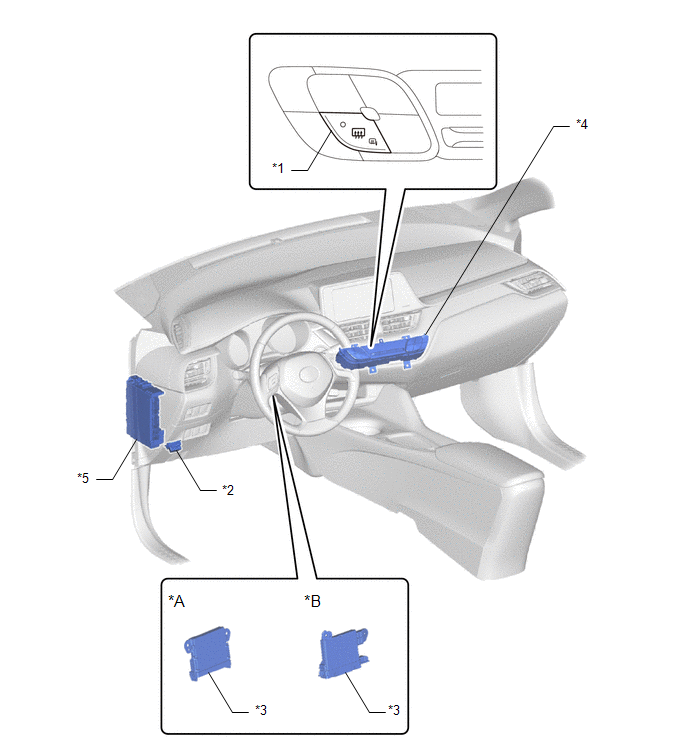

ILUSTRACIÓN

*A

Fabricados por TMMT

*B

Fabricados por TMC

*1

INTERRUPTOR DEL DESEMPAÑADOR DE LA LUNETA TRASERA

*2

DLC3

*3

CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

*4

CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

*5

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- FUSIBLE ECU-IG1 N° 3

- FUSIBLE ECU-IG1 N° 4

-

-
