Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LA JUNTA DEL SERVOFRENO

(a) Instale una nueva junta en el conjunto del servofreno.

2. INSTALE EL CONJUNTO DEL SERVOFRENO

(a) Instale provisionalmente el conjunto del servofreno en la carrocería del vehículo.

AVISO:

No aplique fuerza excesiva en los latiguillos del freno ni en las tuberías de refrigerante.

(b) Instale provisionalmente la contratuerca y la horquilla de la varilla de empuje del cilindro maestro del freno en el conjunto del servofreno.

AVISO:

Apriete completamente la contratuerca de la horquilla cuando ajuste la altura del pedal del freno.

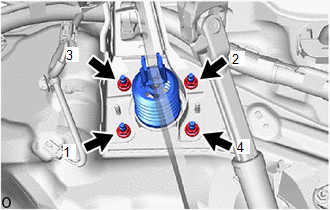

(c) Coloque las 4 tuercas para fijar el conjunto del servofreno.

Torque:

12.7 N·m {130 kgf·cm, 9 ft·lbf}

AVISO:

Apriete las 4 tuercas en el orden indicado en la ilustración.

(d) Quite la cinta aislante.

(e) Enganche las 2 abrazaderas para instalar el tubo de combustible en la abrazadera del tubo de combustible.

(f) Enganche las 4 abrazaderas para instalar el tubo del freno en las 2 abrazaderas del tubo del freno.

(g) Conecte el conector del interruptor de advertencia de vacío.

3. CONECTE LA VÁLVULA DE RETENCIÓN A LA MANGUERA DEL TUBO DEL CONECTOR

(a) Conecte la válvula de retención a la manguera del conector al conjunto del servofreno y deslice el clip para fijarla.

4. INSTALE EL AISLANTE TÉRMICO DEL PANEL DE INSTRUMENTOS

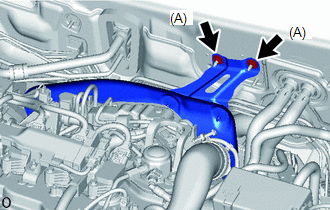

(a) Instale provisionalmente el aislante térmico del panel de instrumentos en la carrocería del vehículo con las 2 tuercas (A).

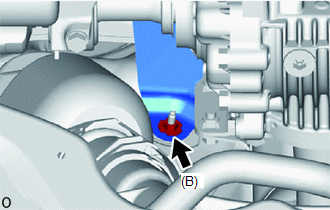

(b) Coloque la tuerca (B).

Torque:

5.0 N·m {51 kgf·cm, 44 in·lbf}

(c) Apriete las 2 tuercas (A).

Torque:

5.0 N·m {51 kgf·cm, 44 in·lbf}

5. INSTALE LA CUBIERTA INFERIOR DEL MOTOR N° 1

Haga clic aquí

6. INSTALE EL PASADOR DE LA VARILLA DE EMPUJE

Haga clic aquí

7. INSTALE EL MUELLE DE RETORNO DEL PEDAL DEL FRENO

Haga clic aquí

8. INSTALE EL SUBCONJUNTO DEL CILINDRO MAESTRO DEL FRENO

Haga clic aquí

9. INSPECCIONE Y AJUSTE EL PEDAL DEL FRENO

Haga clic aquí
