MONTAJE

PROCEDIMIENTO

1. COLOQUE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE VACÍO

(a) Instale un nuevo ojal de la válvula de retención en el conjunto del servofreno.

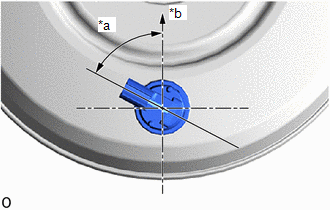

(b) Instale el conjunto del sensor de vacío en el conjunto del servofreno como se muestra en la ilustración.

*a

63° +/- 4°

*b

Arriba

2. INSTALE EL CONJUNTO DE LA VÁLVULA DE RETENCIÓN DE VACÍO DEL FRENO

(a) Instale un nuevo ojal de la válvula de retención en el conjunto del servofreno.

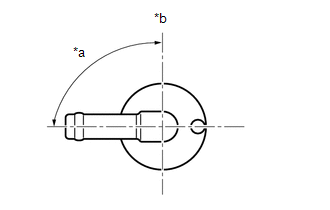

(b) Instale el conjunto de la válvula de retención de vacío del freno en el conjunto del servofreno como se muestra en la ilustración.

*a

90° +/- 4°

*b

Arriba
