Toyota CH-R Manual de Taller: El freno de estacionamiento eléctrico no funciona

Toyota CH-R Manual de Taller / Freno De Estacionamiento / Sistema Del Freno De Estacionamiento ElÉctrico / El freno de estacionamiento eléctrico no funciona

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento de inspección.
El freno de estacionamiento eléctrico todavía pueden funcionar hasta 20 segundos una vez que el interruptor de encendido está en la posición OFF. Antes de desconectar los conectores o los fusibles, apague el interruptor de encendido y espere 20 segundos o más.
Cuando sustituya la ECU de control de derrape (conjunto del actuador del freno), active el conjunto del interruptor del freno de estacionamiento eléctrico cuando parpadee el indicador luminoso del freno de estacionamiento (rojo) al activar el interruptor de encendido por primera vez (ON).

OBSERVACIÓN:

Incluso si el freno de estacionamiento eléctrico funciona con normalidad, puede que el indicador luminoso del freno de estacionamiento (rojo) en el juego de instrumentos presente una avería.

PROCEDIMIENTO

1.	INSPECCIONE EL SISTEMA DE COMUNICACIONES CAN

(a) Compruebe si se emite algún DTC del sistema de comunicación CAN.

Haga clic aquí

Chassis > Electric Parking Brake > Trouble Codes

Resultado:

Resultado	Vaya a
No se emite ningún DTC	A
Se emiten códigos DTC	B

VAYA AL SISTEMA DE COMUNICACIONES CAN

2.	COMPROBACIÓN DEL FUNCIONAMIENTO DEL VEHÍCULO

(a) Cuando los neumáticos del vehículo se levantan del suelo y se emplea el Techstream para activar el freno de estacionamiento eléctrico, compruebe el estado de los neumáticos traseros.

Haga clic aquí

Resultado:

Resultado	Vaya a
La operación de bloqueo y desbloqueo es normal y el indicador luminoso del freno de estacionamiento se apaga o parpadea (rojo).	A
La operación de bloqueo y desbloqueo presenta una avería y el indicador luminoso del freno de estacionamiento se ilumina (rojo) o se apaga de acuerdo con el funcionamiento del interruptor.	B
La operación de bloqueo y desbloqueo presenta una avería y el indicador luminoso del freno de estacionamiento se apaga o parpadea (rojo).	C

INSPECCIONE EL FRENO TRASERO

IR AL PUNTO 5

3.	REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (INDICADOR DE LOS FRENOS DE ESTACIONAMIENTO)

(a) Apague el interruptor de encendido.

(b) Conecte el Techstream al DLC3.

(d) Encienda el Techstream.

(e) Acceda a los siguientes menús: Chassis / Electric Parking Brake / Data List.

(f) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Haga clic aquí

Chassis > ABS/VSC/TRAC/EPB > Active Test

Pantalla del tester	Elemento de medición	Rango de control	Nota de diagnóstico
PKB Light	Indicador luminoso del freno de estacionamiento (rojo)	ON u OFF	Vehículo parado Interruptor de encendido en posición ON Freno de estacionamiento liberado

Chassis > ABS/VSC/TRAC/EPB > Active Test

Pantalla del tester
PKB Light

(g) Seleccione la lista de datos en el Techstream.

Haga clic aquí

Chassis > ABS/VSC/TRAC/EPB > Data List

Pantalla del tester	Elemento de medición	Margen	Estado normal	Nota de diagnóstico
Parking Brake Light	Señal de salida del Indicador luminoso del freno de estacionamiento (rojo)	Apagado, encendido o parpadea	OFF: Indicador luminoso del freno de estacionamiento (rojo) apagado Light: Indicador luminoso del freno de estacionamiento (rojo) encendido Blink: Indicador luminoso del freno de estacionamiento (rojo) parpadeante	-

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Parking Brake Light

Señal de salida del Indicador luminoso del freno de estacionamiento (rojo)

Apagado, encendido o parpadea

OFF: Indicador luminoso del freno de estacionamiento (rojo) apagado

Light: Indicador luminoso del freno de estacionamiento (rojo) encendido

Blink: Indicador luminoso del freno de estacionamiento (rojo) parpadeante

Chassis > ABS/VSC/TRAC/EPB > Data List

Pantalla del tester
Parking Brake Light

(h) Compruebe el estado del funcionamiento del indicador luminoso (rojo) del freno de estacionamiento cuando lo acciona mediante el Techstream.

Resultado:

Resultado	Vaya a
El indicador luminoso del freno de estacionamiento (rojo) en la lista de datos no cambia mediante la prueba activa.	A
El indicador luminoso (rojo) del freno de estacionamiento en la lista de datos se enciende/apaga mediante la prueba activa.	B

SUSTITUYA LA ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO)

4.	INSPECCIONE EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

(a) Realice la prueba activa del conjunto de juego de instrumentos con el Techstream.

Haga clic aquí

Body Electrical > Combination Meter > Active Test

Pantalla del tester
Indicat. Park

(b) Inspeccione el conjunto del juego de instrumentos.

OK:

El indicador luminoso del freno de estacionamiento (rojo) se enciende o se apaga según el funcionamiento del Techstream.

SUSTITUYA LA ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO)

MAL

VAYA AL SISTEMA DE MEDIDORES/INDICADORES

5.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (BATERÍA - ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO))

(a) Apague el interruptor de encendido.

(b) Desconecte el conector A42 de la ECU de control de derrape (conjunto del actuador del freno).

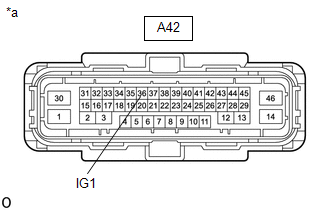

*a	Vista frontal del conector del mazo de cables (a la ECU de control de derrape (conjunto del actuador del freno))

Tensión estándar:

Conexión del tester	Posición del interruptor	Valor especificado
A42-36 (IG1) - Masa de la carrocería	Interruptor de encendido en posición ON	11 a 14 V

SUSTITUYA LA ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO)

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
