COMPONENTES

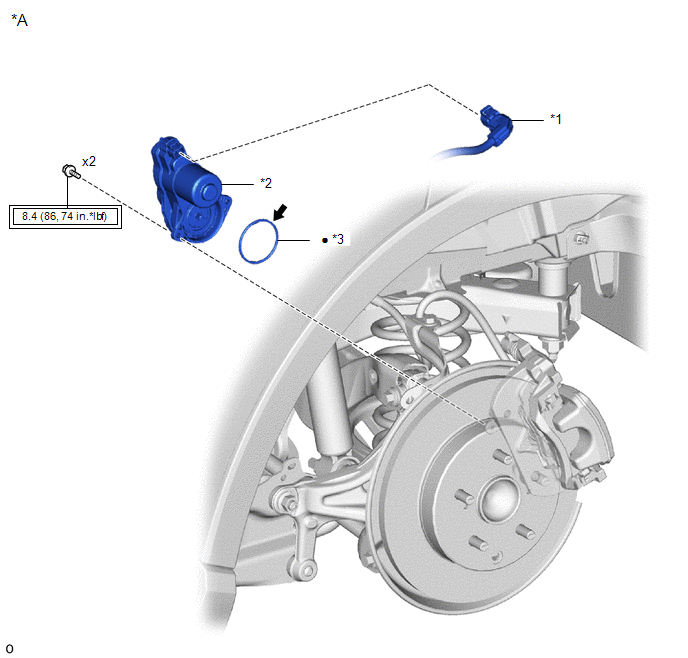

ILUSTRACIÓN
*A |
Fabricados por TMC |
- |
- |
*1 |
CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2 |
*2 |
CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO |
*3 |
JUNTA TÓRICA |
- |
- |
![]() |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
● |
Pieza no reutilizable |
![]() |
Grasa de glicol a base de jabón de litio |
- |
- |

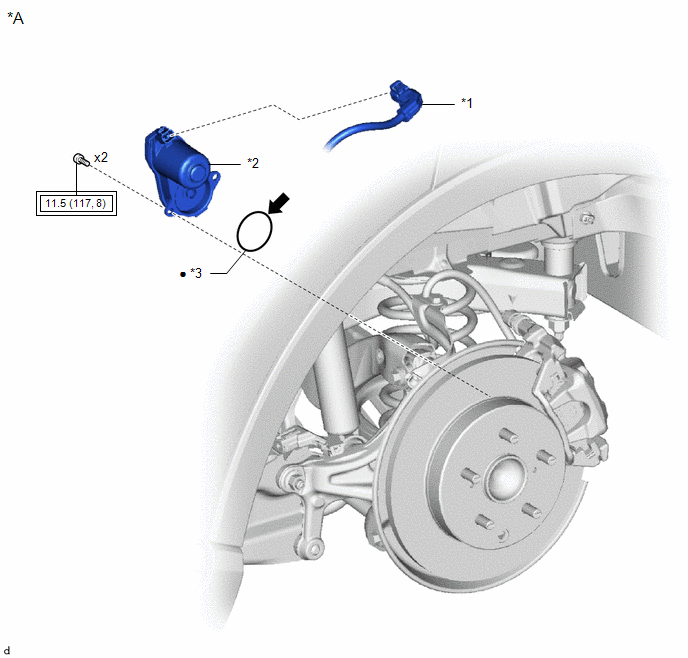

ILUSTRACIÓN
*A |
Fabricados por TMMT |
- |
- |
*1 |
CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2 |
*2 |
CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO |
*3 |
JUNTA TÓRICA |
- |
- |
![]() |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
● |
Pieza no reutilizable |
![]() |
Grasa de glicol a base de jabón de litio |
- |
- |
