Toyota CH-R Manual de Taller: Diagrama Del Sistema

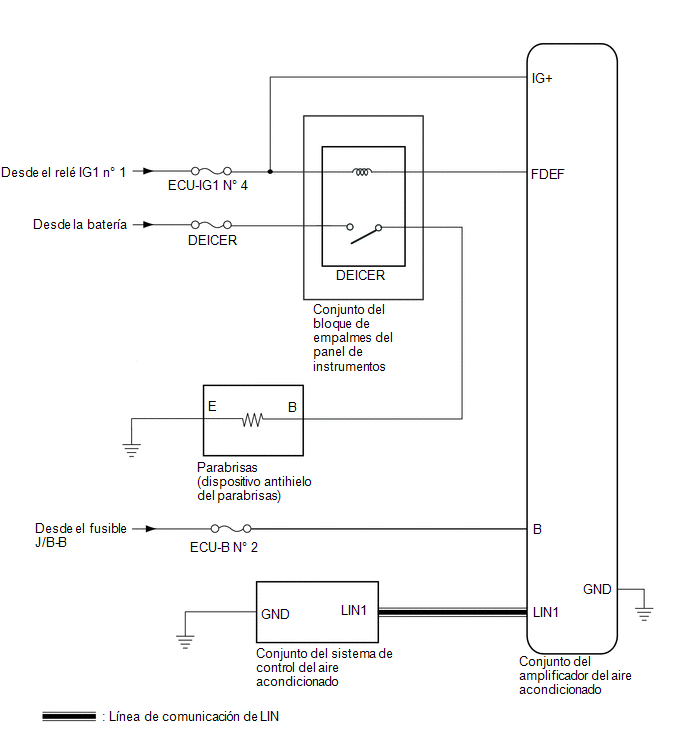

DIAGRAMA DEL SISTEMA

    Sistema Del Dispositivo Antihielo Del Parabrisas
    ...
