UBICACIÓN DE LAS PIEZAS

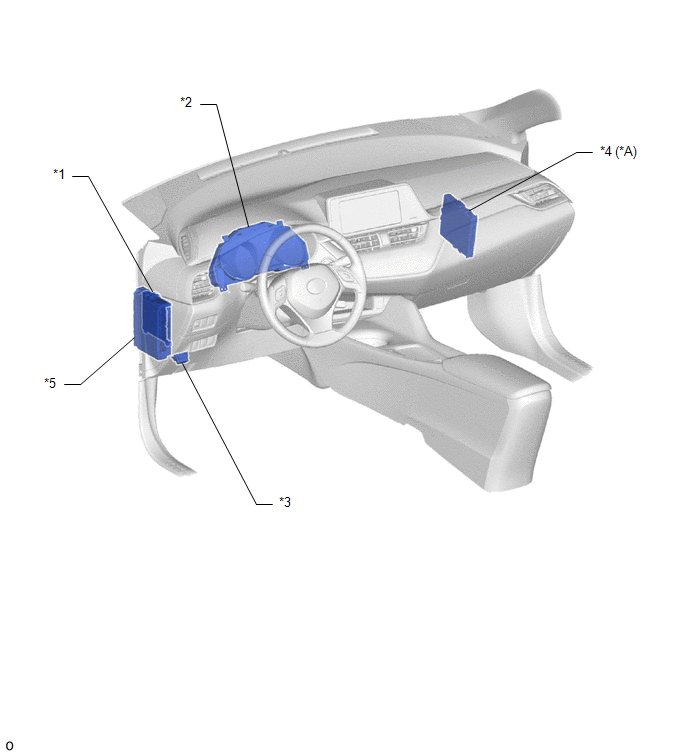

ILUSTRACIÓN
|
*A |
Con sistema de llave inteligente |
- |
- |
|
*1 |
ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
*2 |
CONJUNTO DEL JUEGO DE INSTRUMENTOS |
|
*3 |
DLC3 |
*4 |
ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) |
|
*5 |
CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-B N° 2 - FUSIBLE POWER - FUSIBLE DOOR - FUSIBLE DOOR R/L - FUSIBLE DOOR R/R |
- |
- |

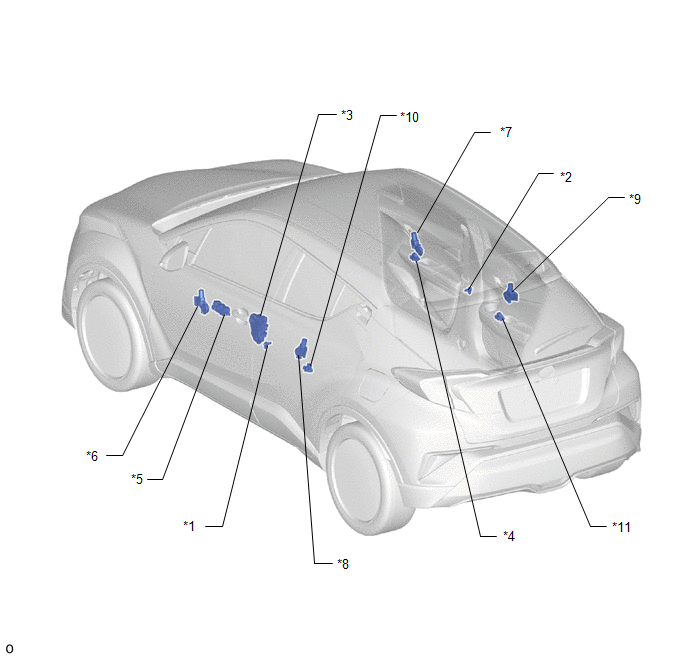

ILUSTRACIÓN
|
*1 |
CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (para el lado izquierdo) |
*2 |
CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (para el lado derecho) |
|
*3 |
CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA IZQUIERDA CON MOTOR |
*4 |
CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO |
|
*5 |
CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX |
*6 |
CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta del conductor) |
|
*7 |
CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta del pasajero delantero) |
*8 |
CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta trasera izquierda) |
|
*9 |
CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta trasera derecha) |
*10 |
CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (para la puerta izquierda) |
|
*11 |
CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (para la puerta derecha) |
- |
- |
