EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído e instalado o sustituido las piezas durante la extracción/instalación del motor del regulador del elevalunas eléctrico.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios |
Vinculado |
|---|---|---|---|
|
Desconecte el cable del terminal negativo (-) de la batería. |
Inicialice el mecanismo de bloqueo de la puerta trasera |
Sistema eléctrico del cierre centralizado de puertas |
|
|
Memorice el punto muerto del ángulo de dirección |
Sistema de aviso de cambio involuntario de carril (con control de la dirección) |
|
|
|
Sistema de seguridad anticolisión |
|||
|
Inicialice el sistema de elevalunas eléctrico |
|
|
OBSERVACIÓN:
PROCEDIMIENTO
1. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA
AVISO:
Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.
Haga clic aquí
2. EXTRAIGA EL OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA TRASERA
Haga clic aquí
3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA
Haga clic aquí
4. EXTRAIGA EL SOPORTE TRASERO DEL BASTIDOR DE LA PUERTA TRASERA
Haga clic aquí
5. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA
Haga clic aquí
6. EXTRAIGA LA BANDA PROTECTORA INTERIOR DEL CRISTAL DE LA VENTANILLA TRASERA
Haga clic aquí
7. EXTRAIGA EL SELLO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA TRASERA
Haga clic aquí
8. EXTRAIGA EL SELLO TRASERO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA TRASERA
Haga clic aquí
9. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA
Haga clic aquí
10. EXTRAIGA EL EMBELLECEDOR DEL MARCO DE LA PUERTA TRASERA
Haga clic aquí
11. EXTRAIGA EL CARRIL DE LA VENTANILLA TRASERA
Haga clic aquí
12. EXTRAIGA EL SUBCONJUNTO DEL BASTIDOR INFERIOR TRASERO DE LA VENTANILLA DE LA PUERTA TRASERA
Haga clic aquí
13. EXTRAIGA EL SUBCONJUNTO DE LA VENTANILLA TRASERA
Haga clic aquí
14. EXTRAIGA EL SUBCONJUNTO DEL REGULADOR DE VENTANILLAS DE LA PUERTA TRASERA
Haga clic aquí
15. RETIRE EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO
|

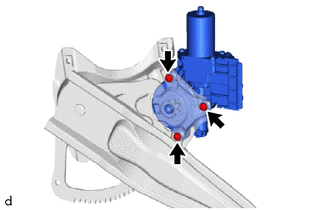

(a) Extraiga los 3 tornillos y el conjunto del motor del regulador del elevalunas eléctrico con una llave de cubo "TORX" T25. |
|
