Toyota CH-R Manual de Taller: Componentes

Toyota CH-R Manual de Taller / Ventanillas / Cristales / Motor Del Regulador Del Elevalunas ElÉctrico (para La Puerta Trasera) / Componentes

COMPONENTES

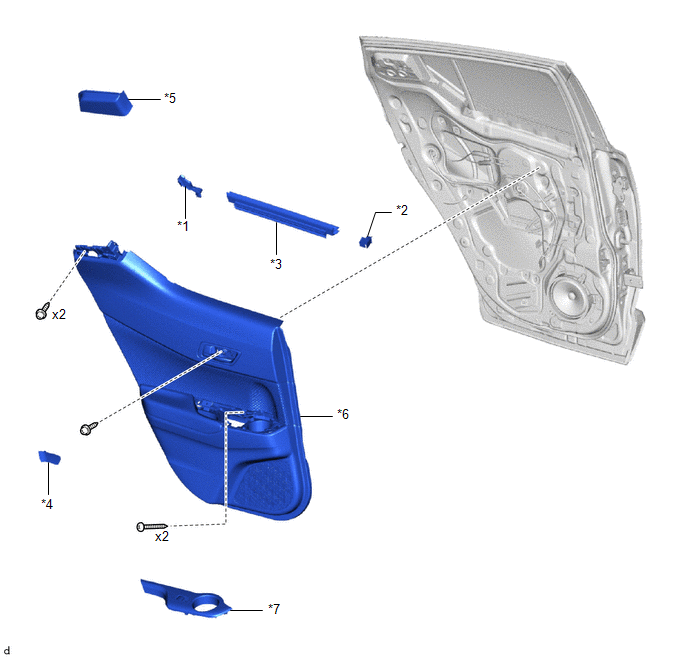

ILUSTRACIÓN

*1

SELLO TRASERO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA TRASERA

*2

SELLO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA TRASERA

*3

BANDA PROTECTORA INTERIOR DEL CRISTAL DE LA VENTANILLA TRASERA

*4

OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA TRASERA

*5

SOPORTE DEL BASTIDOR DE LA PUERTA TRASERA

*6

SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA

*7

CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA

-

-

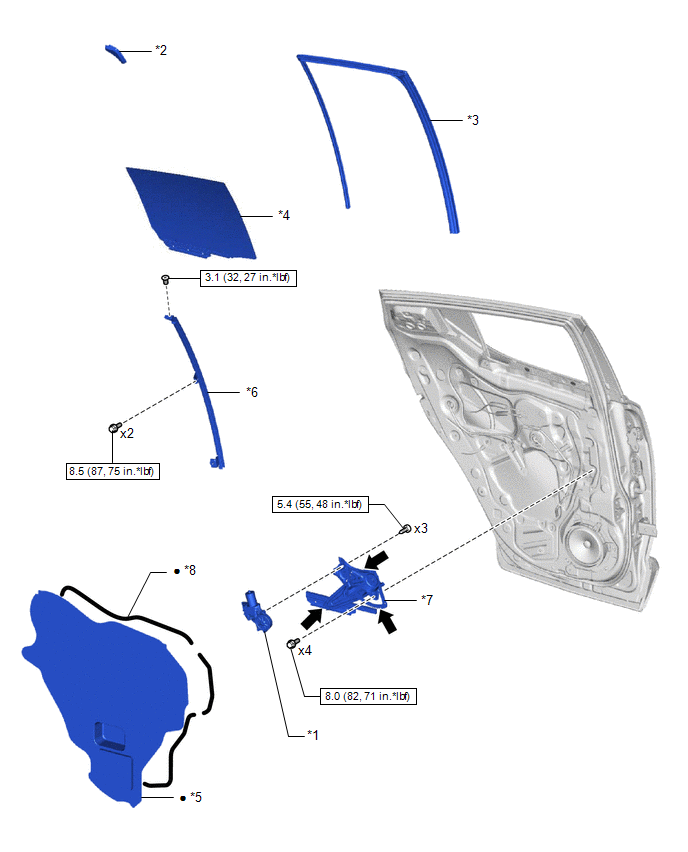

ILUSTRACIÓN

*1

CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

*2

EMBELLECEDOR DEL MARCO DE LA PUERTA TRASERA

*3

CARRIL DE LA VENTANILLA TRASERA

*4

SUBCONJUNTO DE LA VENTANILLA TRASERA

*5

CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA

*6

SUBCONJUNTO DEL BASTIDOR INFERIOR TRASERO DE LA VENTANILLA DE LA PUERTA TRASERA

*7

SUBCONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA TRASERA

*8



N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable

Grasa multiusos

-

-
