INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL INTERRUPTOR DE APERTURA DE LA TAPA DEL DEPÓSITO DE COMBUSTIBLE

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Posición del interruptor

Valor especificado

4 (IG) - 1 (E)

Presionado (ON)

Inferior a 1 Ω

4 (IG) - 1 (E)

Sin pulsar (OFF)

10 kΩ o superior

Si el resultado no es el especificado, sustituya el interruptor de apertura del depósito de combustible.

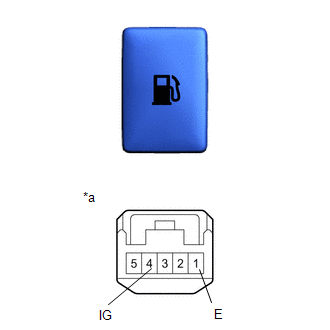

*a

Componente no conectado al mazo de cables

(Interruptor de apertura de la tapa del depósito de combustible)

(b) Compruebe si el LED se enciende.

(1) Aplique tensión de la batería al interruptor de apertura de la tapa del depósito de combustible y compruebe que el interruptor de apertura de la tapa del depósito se enciende.

OK:

Condición de medida

Valor especificado

Terminal positivo (+) de la batería → 3 (ILL+)

El LED se enciende

Terminal negativo (-) de la batería → 2 (ILL-)

Si el resultado no es el especificado, sustituya el interruptor de apertura del depósito de combustible.

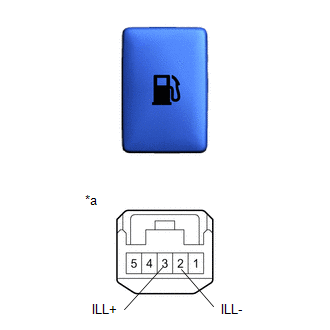

*a

Componente no conectado al mazo de cables

(Interruptor de apertura de la tapa del depósito de combustible)
